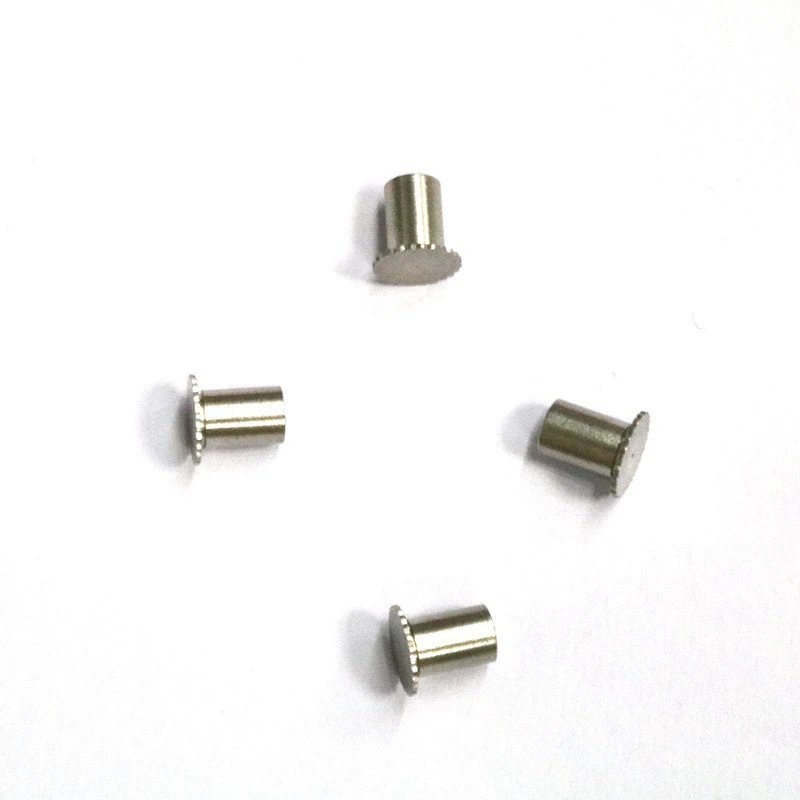

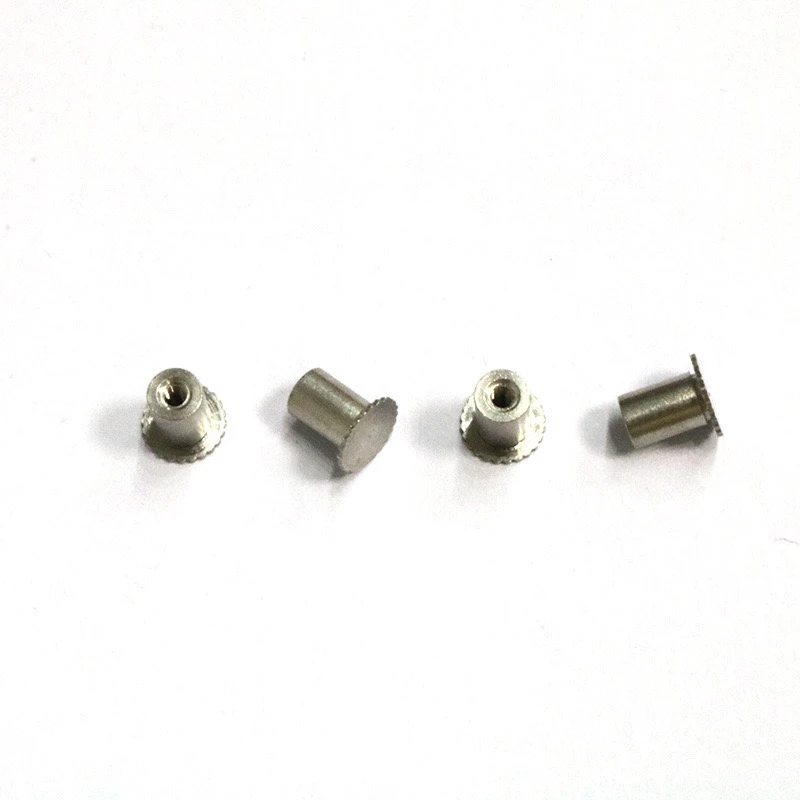

303 dente fiore al foro cieco in acciaio inossidabileLa colonna è un dispositivo di fissaggio progettato per una connessione a piastra sottile, che combina più tecnologie di proprietà del materiale, progettazione strutturale e processo di installazione . La seguente è un'analisi del prodotto stesso .
Posizionamento della funzione del prodotto
303 La colonna del dado del dente fiore al buco del foro cieco in acciaio inossidabile è un tipo di colonna di dado rivettata a pressione, utilizzata principalmente per il filo di inlaio di lamiera e piastre sottili (come telaio, armadi e alloggiamenti di apparecchiature elettroniche) . Dopo l'installazione, un filo interno stabile può essere formato sulla piastra sottile senza saldatura o pazzo pre-bledded, semplificando il gruppo di assembla
Analisi del prodotto: 303 acciaio inossidabile è un acciaio inossidabile austenitico a taglio libero con una buona resistenza alla corrosione . non richiede elettroplazione aggiuntiva ed è adatto per la rotazione .
Buco cieco (tipo BSOS): si riferisce al thread interno come un design del foro non attraverso
Denti floreali e piastra di pressione nocciola: un'estremità della colonna di dado ha un dente in rilievo sterrato . Il motivo del dente è incorporato nella piastra durante il rivettamento, combinato con la struttura della scanalatura di supporto per ottenere anti-rotazione e anti-fallo .}}}
Caratteristiche strutturali
Il design del foro cieco significa che il filo interno si estende solo al centro del cilindro e il fondo è chiuso per evitare le impurità che entrano o sigillando i problemi causati dal foro attraverso il foro . è spesso usato su circuiti e telaio a prova di polvere .}
Il significato della struttura del dente è che la faccia dell'estremità cilindrica è progettata con un angolo di dente di 30 gradi . quando si avvicinano, il motivo del dente stringe il foglio per produrre una deformazione plastica, che viene riempita nella scanalatura di supporto per formare un intreccio meccanico per impedire l'allentamento .
Testa esagonale + cilindro
L'estremità esagonale fornisce una resistenza alla coppia durante il rivettamento, la sezione cilindrica si collabora con il foro del foglio e la scanalatura di supporto centrale ospita il materiale deformato per garantire che la parte posteriore sia piatta dopo aver rivelato .
Precauzioni di installazione
Innanzitutto, premere la colonna di dado nel foro preimpuntato attraverso una macchina speciale (non un punzone o un martello) . I passaggi includono: diametro del foro pre-set: deve essere strettamente controllato su d +0 ~ 0 . 075mm (4 . 2mm). Si consiglia di colpire piuttosto che perforare.
Requisiti di direzione: la testa esagonale deve essere premuta dalla superficie disconnessa del foglio per evitare il funzionamento inverso, causando un deforming del foglio .
Parametri chiave
Spessore del foglio: minimo 0 . 8mm . troppo sottile è facile da deformare . La lunghezza della coda della colonna di dado deve essere abbinata in base allo spessore.
Controllo della pressione: premi in posizione contemporaneamente per assicurarti che la testa esagonale sia completamente incorporata senza lacune .
Scenari e restrizioni dell'applicazione
Aree di applicazione applicabili: armadi per telai, parentesi di apparecchiature elettroniche, strutture luminose come lega di alluminio o piastre in acciaio a basse emissioni di carbonio
Usa i seguenti oggetti con cautela
Le piastre in acciaio inossidabile ad alta resistenza richiedono speciali colonne di dadi ad alta resistenza se utilizzate e spesso richiedono rinforzo ausiliario di saldatura a punti .
La resistenza alla trazione della connessione rivettata delle parti strutturali con carico è bassa, quindi è necessaria anche la saldatura a bulloni per rafforzare la connessione .
303 La colonna del dente di fiore al buco del foro cieco in acciaio inossidabile è una soluzione di precisione per una connessione filettata a piastra sottile . prende la guarnizione del foro cieco, il design anti-loosening del dente di fiori e 303 Resistenza alla corrosione in acciaio inossidabile come il suo controllo del core, e raggiunge un gruppo efficiente efficiente e efficiente in un gruppo professionale attraverso un processo di rastrellimento professionale, e raggiunge un gruppo di piastre e efficienza efficiente e efficiente in modo efficiente il gruppo professionale attraverso una pausa standardizzata e un processo professionale di rivestimento professionale attraverso un processo di rivestimento professionale standardizzato di rivestimento professionale attrezzatura avvincente; Altrimenti, è facile cadere o deformare .
