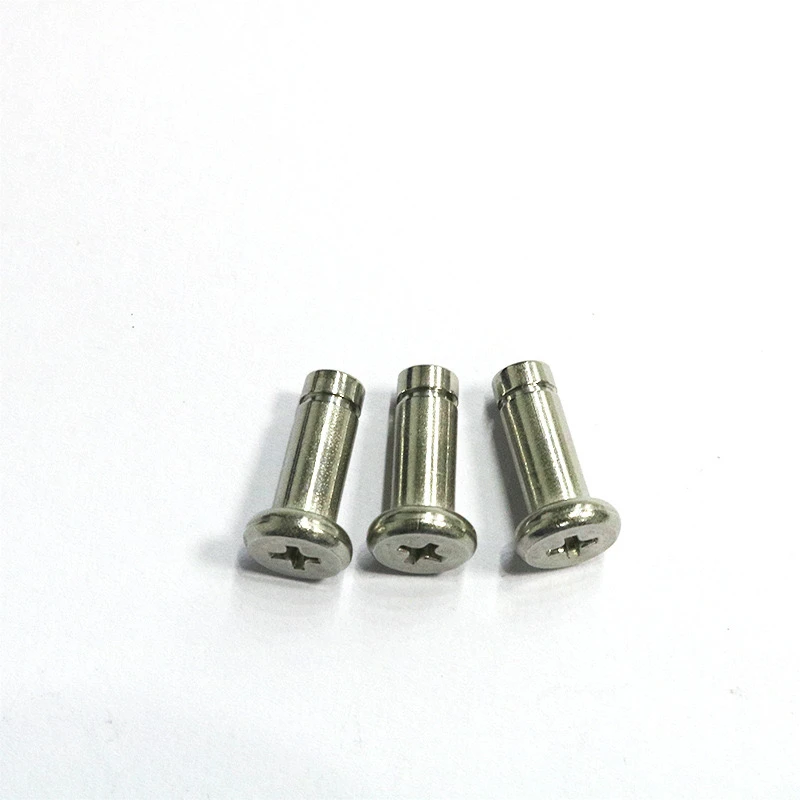

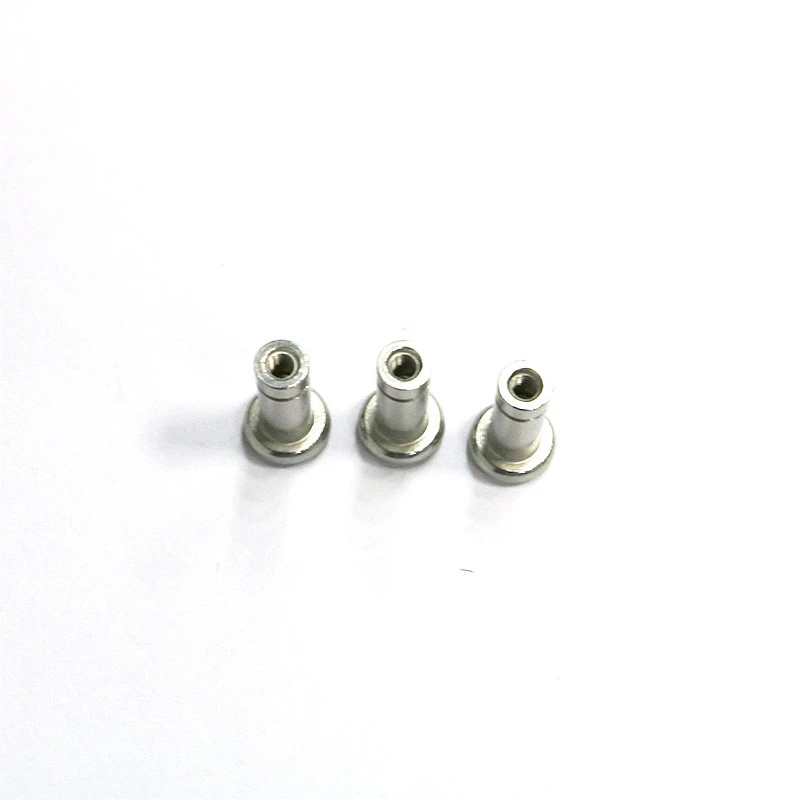

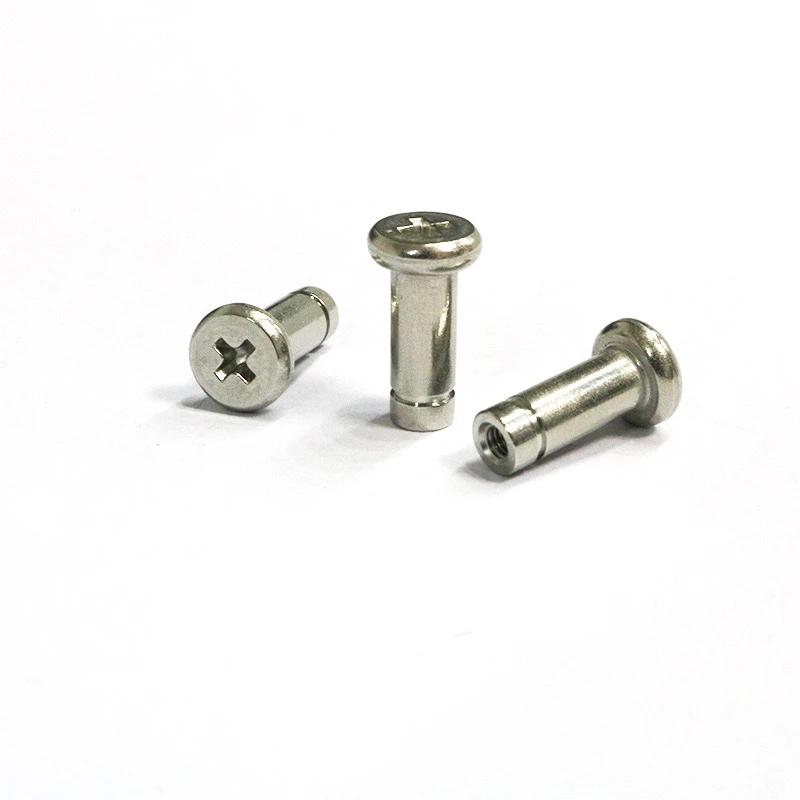

Acciaio inossidabile 304 Pin a croceI pin (compresi i prigionieri/cilindri di localizzazione CIRCLIP) sono un dispositivo di fissaggio versatile con le seguenti funzioni e applicazioni di base.
I. Funzioni di base
Posizionamento e fissaggio meccanici
Posizionamento assiale: la porzione cilindrica del pin ha il foro per ottenere un allineamento preciso tra le parti.
Correzione radiale: il design della scanalatura Circlip consente l'installazione di un cervello per prevenire il movimento assiale, sostituendo il dado per il blocco.
Anti-rotazione: il design a testa incrociata o scanalati consente la regolazione dell'utensile per prevenire l'allentamento durante l'uso.
Assemblaggio modulare: le dimensioni standardizzate facilitano la progettazione modulare di attrezzature industriali, facilitando la sostituzione rapida e la manutenzione.
Resistenza alla corrosione e durata:304 acciaio inossidabileè resistente all'acido e alcalino, resistente alla ruggine e adatto per l'uso in ambienti umidi (ad es. Alimentari) o chimici.
Resistenza al carico e al taglio
La struttura cilindrica resiste a carichi radiali e tolleranze ad alta precisione garantiscono stabilità.
Ii. Differenze funzionali tra i sotto-modelli
Modello Applicazioni tipiche Focus funzionale
M3-M4: elettronica, strumenti di precisione (come apparecchiature ottiche), micro posizionamento, fissazione del carico della luce
M5-M6: apparecchiatura di automazione, componente della stampante 3D, carichi medi, assemblaggio frequente e smontaggio
M8-M10: macchinari pesanti, sedile del cuscinetto del trasportatore, resistenza alla forza di taglio elevata, resistenza alle vibrazioni
Iii. Caratteristiche del design chiave
Testa a croce piatta: applica facilmente la coppia durante l'installazione, riducendo l'usura sulla superficie del pezzo.
Scanalatura Circlip: larghezza standardizzata della scanalatura, compatibile con cerchi comuni.
Thread full thread/mezza: la versione a metà thread migliora la guida nella sezione non thread, mentre la versione a figura completa offre una regolazione flessibile.
IV. Considerazioni sulla selezione
Compatibilità del carico: M10 può gestire carichi dinamici> 500 kg e carichi statici> 1 tonnellata.
Compatibilità ambientale: l'acciaio inossidabile 316 è raccomandato per ambienti ad alta temperatura, sebbene ciò aumenti i costi, ma migliora la resistenza alla corrosione.
Accuratezza della profondità di scanalatura: un parametro chiave che influenza l'installazione sicura del cervello.
V. Casi di applicazione tipici
Guida per l'automazione: pin M6 + cerchiali fissano la fermata del cursore.
Le cerniere dei macchinari agricoli: i perni nichelati M10 resistono alla corrosione delle acque fangose e i cerchi impediscono il disimpegno.
Attraverso il design di cui sopra, questo dispositivo di fissaggio raggiunge un equilibrio di precisione, resistenza e adattabilità, rendendolo una scelta ideale per la trasmissione meccanica e le connessioni strutturali.
