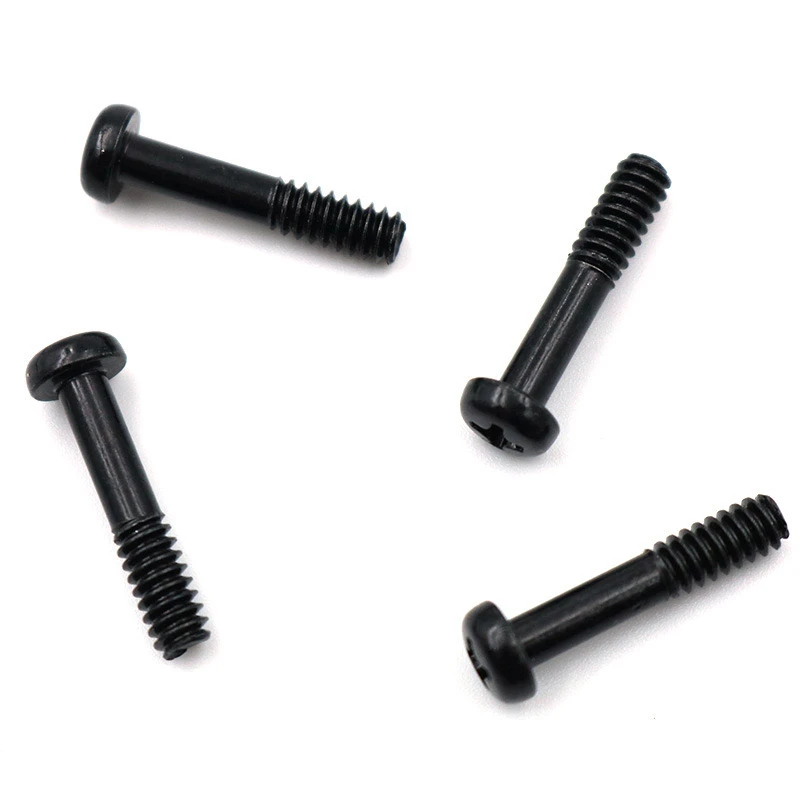

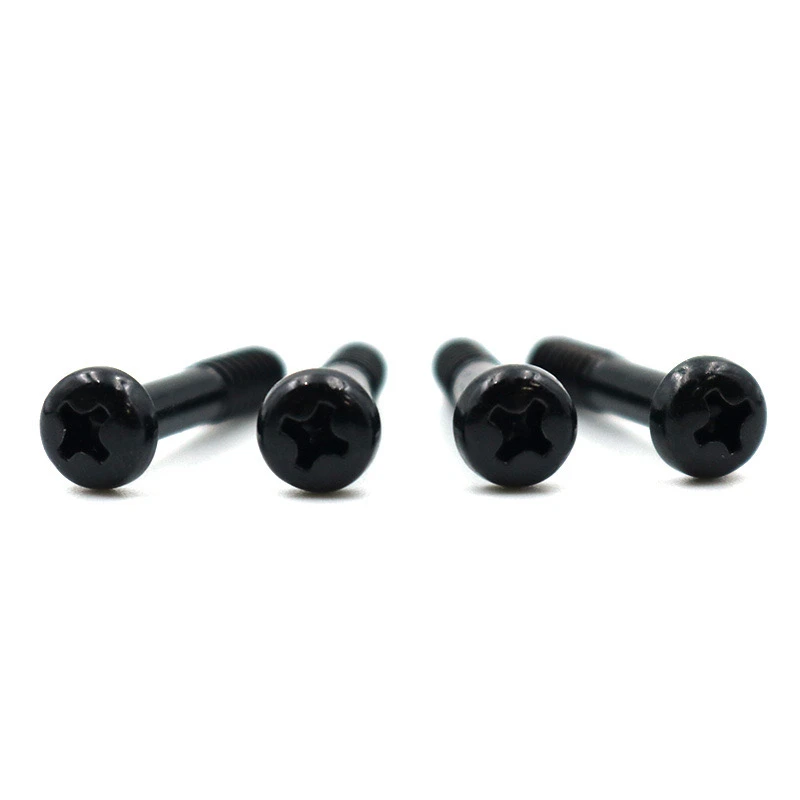

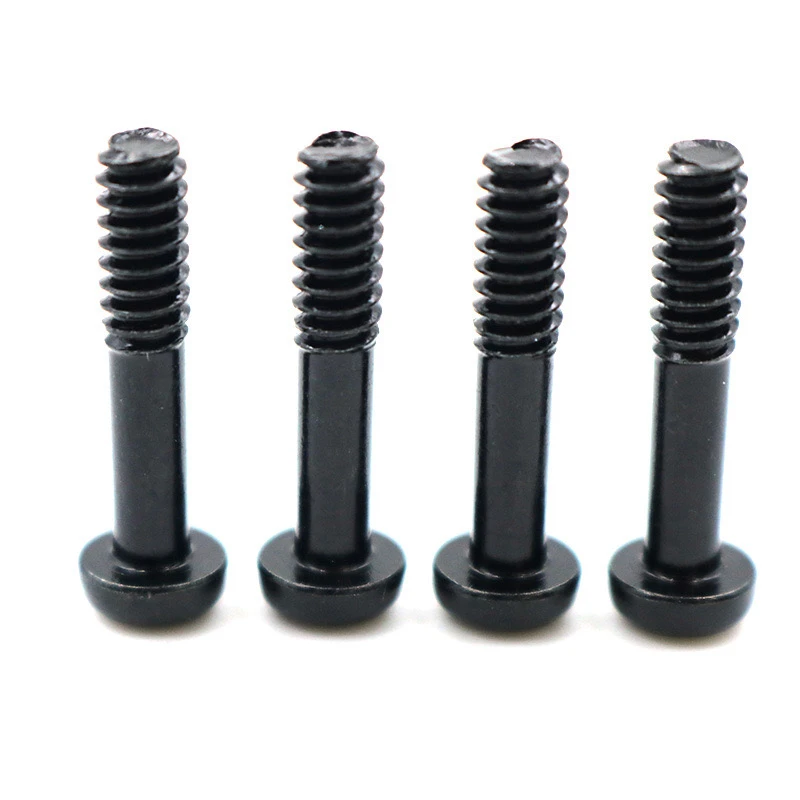

10,9 Carbonio di gradoVietta cattura in acciaio a traversa per padella per padella nera(GB818 Standard, a testa sottile a metà thread, a testa anti-loosen, a testa, a testa, ad alta resistenza ad alta resistenza e antimiscrizione di precisione. Di seguito è riportata una descrizione dettagliata dei suoi requisiti di personalizzazione. Il contenuto è stratificato in base alla logica tecnica e i parametri chiave sono evidenziati
Il valore centrale di questa vite sta nel bilanciamento di alta resistenza, anti-loosing e adattamento di precisione. È adatto per campi industriali che richiedono sia affidabilità che precisione di installazione.
1. Standard e specifiche di base
Standard di implementazione: GB818, è necessario chiarire se si tratta di un thread completo o mezzo thread
Livello di prestazione: 10,9 grado (materiale in acciaio al carbonio, resistenza alla trazione maggiore o uguale a 1040 MPA, resistenza alla snervamento maggiore o uguale a 940 MPA)
Trattamento superficiale: placcatura nera (rivestimento di zinco nero/ossidazione nera, devono essere indicati i requisiti di test di spruzzatura salina, come spray salino neutro 72h)
2. Requisiti di personalizzazione dei parametri strutturali
Tipo di testa: testa in padella con slot incrociato, utilizzando il tipo di slot standard ISO 7045
Design anti-loosening: rondella di nylon preinstallata o guarnizione di bloccaggio in metallo; Il materiale deve essere specificato.
Design dell'asta: asta sottile, mezzo thread. Diametro dell'asta nuda inferiore o uguale al diametro minore della filettatura, lunghezza della filettatura maggiore o uguale a 1,5D.
Specifiche della discussione: thread metrico (come M3-M8), il thread fine deve essere contrassegnato con il passo
Lunghezza totale: 10-50 mm (incrementato di 1 mm, è necessario fornire una tabella di dimensioni specifiche)
Iii. Requisiti di materiale e processo
Materiale: SCM435 o Steel in lega di grado 10.9 equivalente
Durezza: HRC 32-39
Trattamento anti-loosing:
Anello in nylon PA66 pre -set (resistente alla temperatura -40 gradi ~ +120 gradi)
Guarnizione di bloccaggio in metallo a doppio stack (acciaio inossidabile 304)
Dettagli del trattamento superficiale
Spessore di rivestimento: strato di zinco nero maggiore o uguale a 8μm
Requisiti aggiuntivi opzionali: olio anti-russo
IV. Punti di controllo della qualità chiave
Test di coppia: coppia di montaggio maggiore o uguale al valore standard
Prestazioni anti-loosing: test di vibrazione, secondo lo standard GB/T 10431, 2000 cicli senza passaggio di allentamento.
Aspetto: rivestimento uniforme senza fondo esposto, scanalatura incrociata senza bara
V. Packaging ed etichettatura
Metodo di imballaggio: vassoio Blister in PVC nella scatola interna (100pc per vassoio), 5000pcs/scatola nella scatola esterna (regolabile)
Contenuto di etichettatura: marcatura laser (inclusi 10,9 gradi, numero batch, codice del produttore)
Vi. Requisiti di servizio aggiuntivi
Requisiti di certificazione: se è richiesta una dichiarazione di conformità ROHS/REACH
Ciclo di consegna: 15 giorni per lo sviluppo della muffa (dopo la prima conferma del campione), 30 giorni per la produzione di massa
Metodo di accettazione: ispezione di campionamento secondo GB/T 90.1-2015
Si consiglia di fornire disegni o campioni per confermare le dimensioni chiave, come il valore del diametro della testa K e la profondità della scanalatura incrociata per evitare l'ambiguità.
