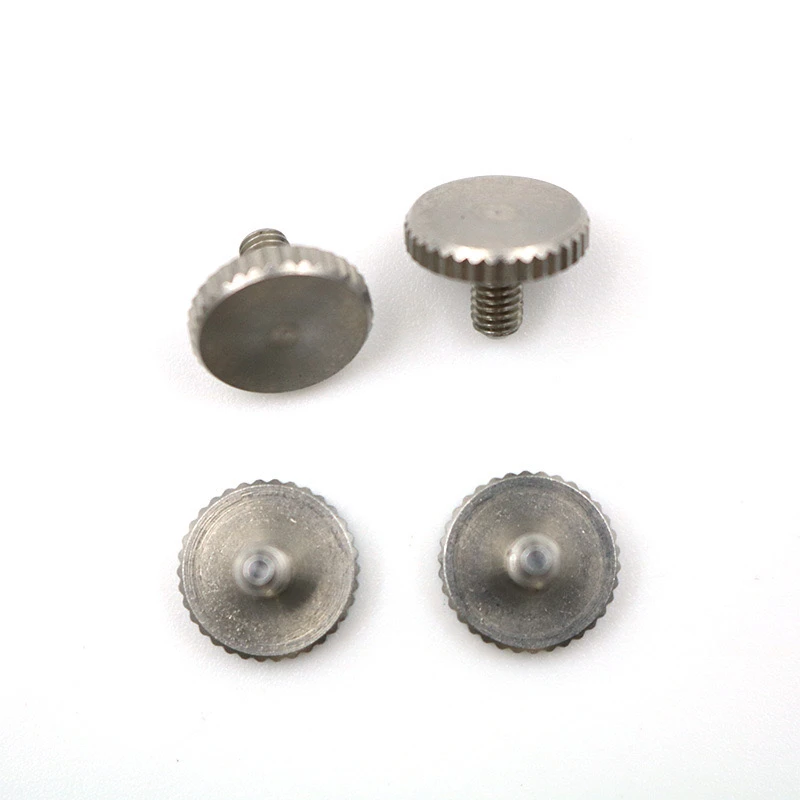

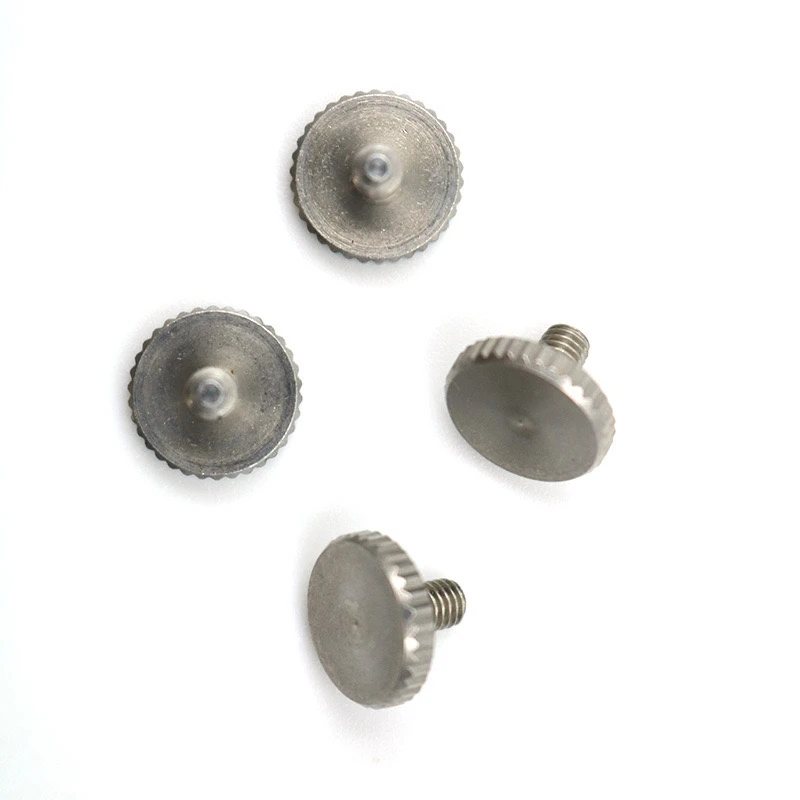

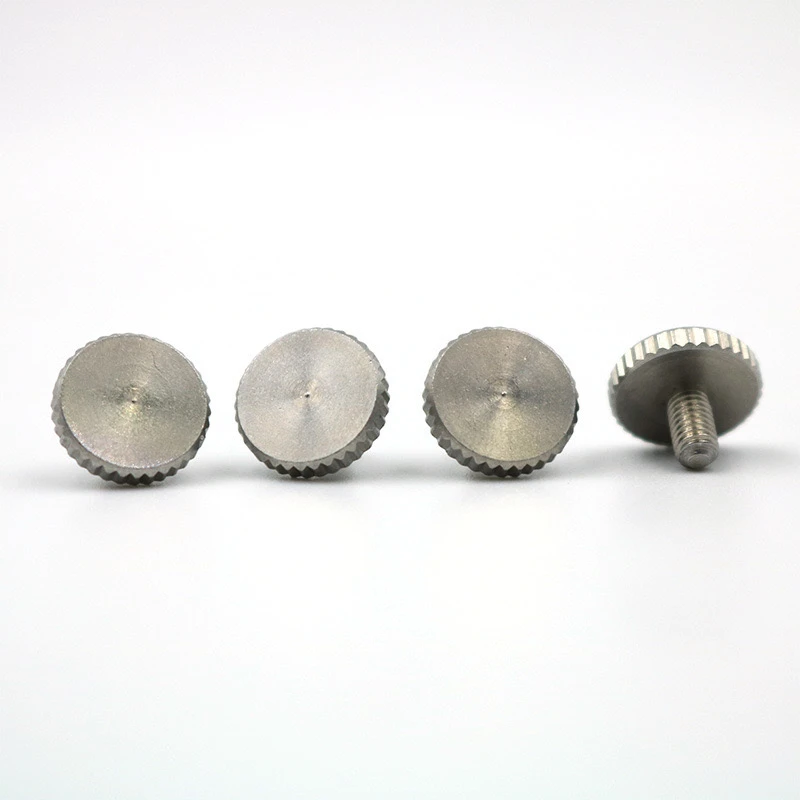

303 filo inossidabile inossidabile filo americano tornio automatico a vite a mano sterzataè un tipo specifico di dispositivo di fissaggio manuale . Il seguente è una soluzione tecnica dettagliata per la sua personalizzazione, che tiene conto sia della professionalità che della praticità .
1. Specifiche dei parametri core
Standard di materiale: 303 acciaio inossidabile, resistenza alla trazione maggiore o uguale a 500 MPA, durezza HRB 70-90.
Trattamento di superficie: passivazione del colore naturale predefinito, lucidatura elettrolitica opzionale o placcatura di nichel, indica .
Specifiche del filo
American Unified Thread (serie UN): come #4-40, #6-32, #8-32, ecc. . (è richiesto il codice specifico UNF/UNC)
Grado di tolleranza: 2b (impostazione predefinita) o 3b (quando è necessaria un'alta precisione)
Lunghezza del filo: filo completo o segmentato
Requisiti di knurling
Tipo: Knurling dritto (parallelo all'asse)
Standard: Din 82 o ANSI B94.6
Modulo: 0,5 mm/0,8 mm/1,0 mm
Larghezza effettiva: maggiore o uguale a 1,2 volte il diametro della testa a vite
Design della testa
Tipo di testa: testa rotonda/testa piatta/testa cilindrica (con diagramma)
Tipo di slot: slot/croce slot/foro esagonale
Diametro della testa e rapporto di altezza: secondo ASME B 18.6.3
II . Punti chiave della tecnologia di elaborazione
Elaborazione del tornio automatico
Attrezzatura: tornio automatico di tipo svizzero (precisione ± 0,01 mm)
Utensili:
Discussione: tocco di estrusione in carburo (consigliato OSG ExoTap)
Knurling: strumento a doppia ruota (HSS per filo grosso, acciaio di tungsteno per filo fine)
Parametri di taglio
Velocità: 1500-2500 rpm
Velocità di avanzamento: 0,05 mm/rev
Controllo del processo di Knurling
Metodo di pre-pressione: in primo luogo, girare il diametro esterno dell'area di Knurling alla dimensione della differenza centrale
Pressione: 300-500 n (evitare l'accumulo di materiale)
Cooling: fluido di taglio completamente sintetico (concentrazione 8%-10%)
Requisiti di debusting: è necessario aggiungere un smalto a 45 gradi all'uscita del filo e il bordo di Knurling è lucidato dalla lucidatura magnetica per rimuovere i bordi affilati .
3. standard di controllo di qualità
Dimensione: indicatore GO/NO-GO per rilevare fili, misurazione tridimensionale delle dimensioni chiave
Knurling: ispezione visiva dell'uniformità della trama, proiettore per verificare il tono
Materiale: spettrometro per verificare il contenuto di S (per garantire la lavorabilità)
Controllo della velocità difettoso: batch aql 1 . 0, sono ammessi segni di coltello leggeri nell'area di Knurling.
4. confezione e consegna
Packaging interno: blister in PVC + carta anti-russa
Packaging esterno: cartone (1000pc per scatola, peso lordo inferiore o uguale a 15 kg)
Marcatura: numero di lotti di marcatura laser + marcatura del materiale
Ciclo di consegna: 15-20 giorni (3 giorni per i campioni, con report di test)
5. soluzioni a problemi comuni
Discussione ROT → Controllare l'usura, sostituire ogni 5000 volte o utilizzare un tocco di scanalatura a spirale invece .
Le burr di Knurling sono grandi → Regola il margine pre-knurling su 0.8-1.2 volte il modulo .
Graffi di superficie → Usa le pinze in nylon o aggiungi boccole per trasportatori .
È richiesto un file di passo 2D completo o fase 3D e le dimensioni chiave devono essere contrassegnate separatamente . Requisiti speciali richiedono costi di utensili aggiuntivi .
Attraverso la progettazione e il controllo del processo sopra descritto, si può vedere che la vite colpisce un equilibrio tra funzionalità, efficienza di produzione e affidabilità ed è adatto per i requisiti di utilizzo di media e alta intensità .
