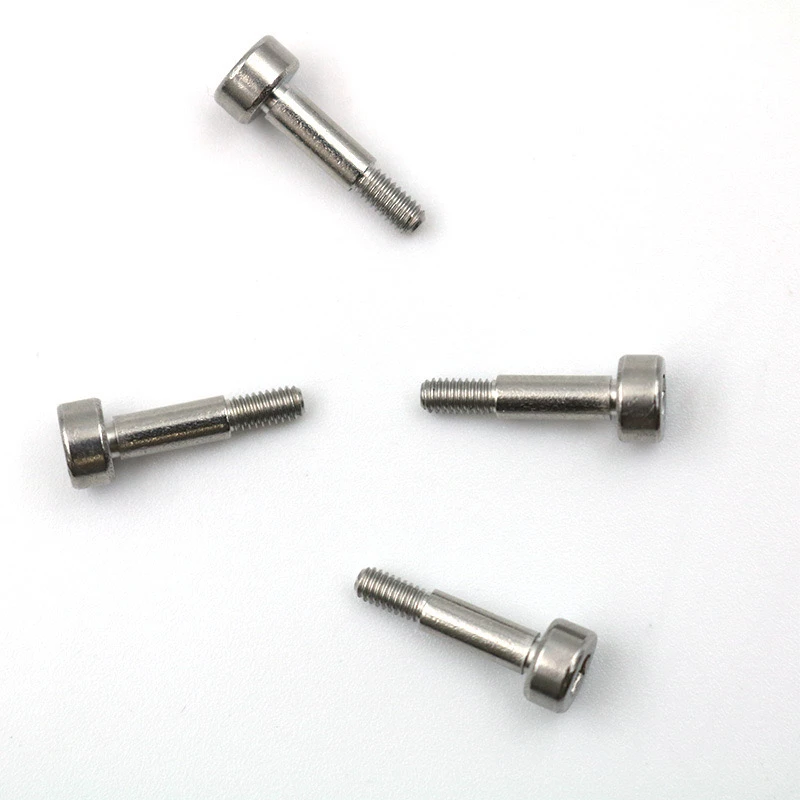

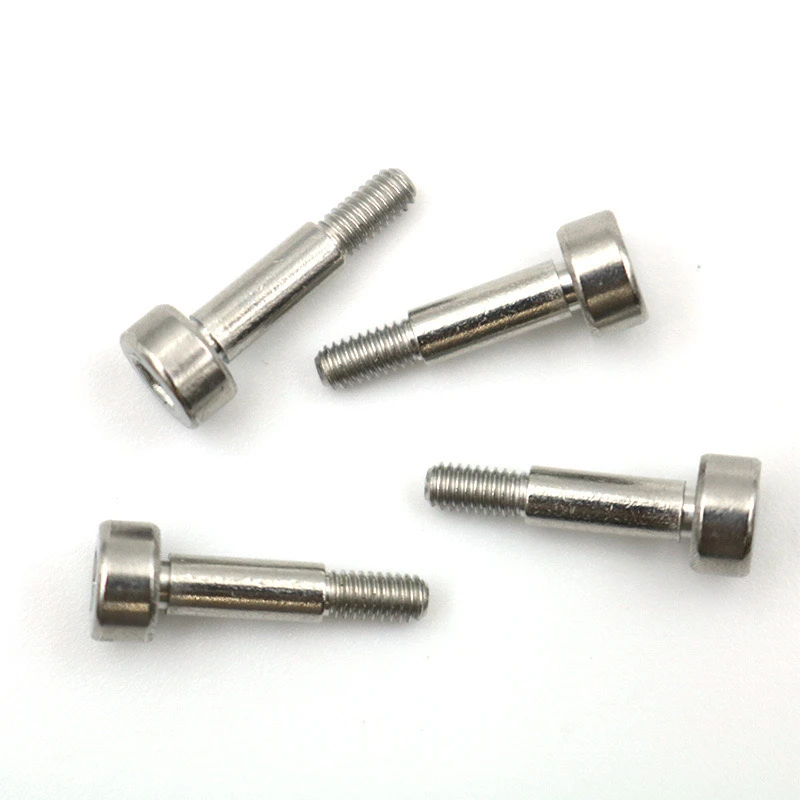

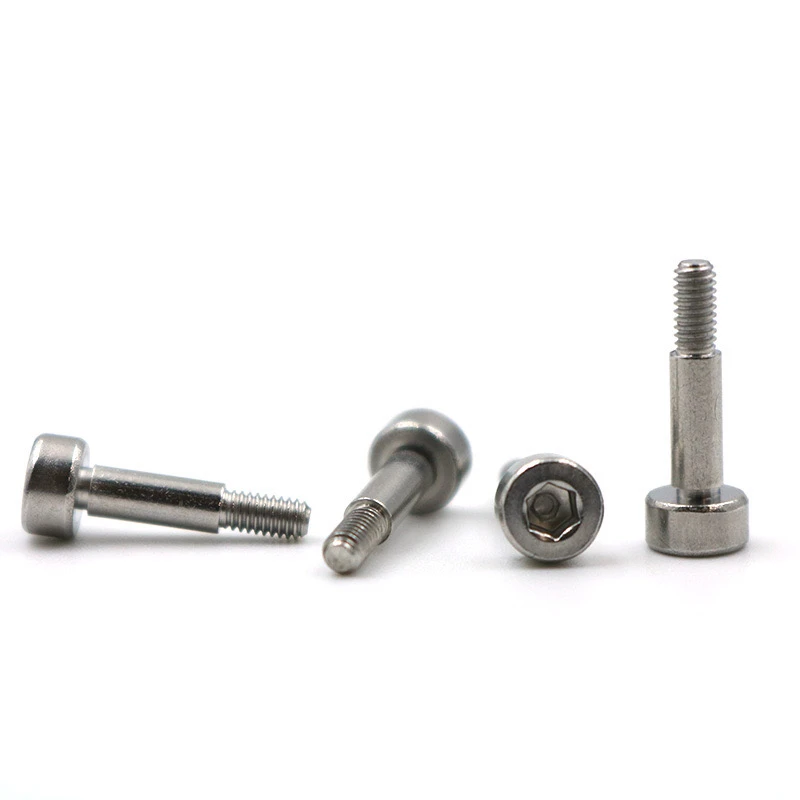

Il 2-56 UNCvite del cappuccio della testa dell'esagono esagonale in acciaio inossidabileè un dispositivo di fissaggio di precisione progettato attorno a una spalla dell'albero. È adatto per applicazioni di montaggio che richiedono proprietà meccaniche di posizionamento, limitazione o speciali. Di seguito è riportata una descrizione dettagliata dei suoi requisiti personalizzati.
1. Requisiti dei parametri di base
Specifiche del thread: 2-56 UNC.
Materiale: disponibile in acciaio inossidabile 304/316, con il grado di resistenza alla ruggine specificata. Sono inoltre disponibili materiali come la lega di titanio e l'acciaio in lega.
Trattamento superficiale: passivizione, nichel, elettropolistica, rivestimento PTFE, ecc.
Ii. Caratteristiche strutturali
Design della testa
Specifiche dell'occhiata di esagono: 0,05 "o personalizzabili.
Diametro della testa: standard 4,0 mm (regolabile).
Altezza della testa: 2,0 mm (deve abbinare la profondità della presa esagonale).
Spalla/spalla di gomma
Diametro delle aste lucidato: φ2,5 mm ± 0,02 mm (deve essere maggiore del diametro della filettatura maggiore).
Altezza del passaggio: 1,5 mm (tolleranza ± 0,05 mm richiesta).
Funzione di arresto: garantisce una transizione regolare tra la superficie del gradino e il filo, fungendo da arresto meccanico.
Lunghezza del filo: personalizzabile in base ai requisiti di montaggio (ad es. 5 mm, 8 mm, ecc.).
Lunghezza totale: da specificare (ad es. 12 mm, tra cui testa, asta lucida e componenti filettati).
Iii. Requisiti chiave di processo
Standard di tolleranza: asta lucida: tolleranza H7.
Discussione: rispetta l'ispezione ANSI B1.1, ispezione GO/NO-GO.
Concentricità: deviazione tra l'asta lucida e l'asse della filettatura inferiore o uguale a 0,03 mm.
Finitura superficiale: asta lucida: RA inferiore o uguale a 0,8 μm (rotazione dello specchio o macinazione). Frequeggiato: RA inferiore o uguale a 1,6 μm.
Trattamento termico: indicare la durezza se necessario (ad es. 316 soluzione in acciaio inossidabile trattata, HRC 22-28).
IV. Test e certificazione
Articoli di ispezione completa: tolleranza dimensionale, thread go/no-go, difetti di superficie (crepe/bara).
Articoli di ispezione spot: test di spruzzatura salina (ad es. Sindata salina neutra di 48 ore), analisi spettrale del materiale.
Certificazione: fornire un rapporto di test di qualità del materiale (MTC) e un rapporto di test delle proprietà meccaniche (ad esempio, resistenza alla trazione maggiore o uguale a 700 MPA).
V. Metodo di imballaggio e imballaggio di consegna: vassoio per vesciche (anti-scratch), borsa a vuoto (antiossidazione) o secondo i requisiti del cliente.
Identificazione dell'etichetta: numero batch, materiale, specifiche, quantità.
Quantità di ordine minimo: 500-1000 pezzi (negoziabili per piccole prove).
Tempo di consegna: 15-20 giorni (soggetto a conferma della difficoltà di muffa/processo).
Vi. Note
Requisiti speciali: se utilizzato in ambienti ad alta temperatura/corrosiva, è necessaria una notifica anticipata per regolare il materiale o il processo.
Conferma di disegno: si consigliano disegni CAD o schemi con dimensioni chiave.
Fase del prototipo: vengono forniti campioni 3-5 per verificare le dimensioni e le funzionalità.
Le informazioni di cui sopra possono essere ulteriormente perfezionate in base allo scenario di applicazione effettivo (ad esempio, attrezzature mediche, strumenti di precisione). Si consiglia di comunicare con i dettagli del fornitore come i requisiti di carico e il metodo di assemblaggio (ad es. Un adattamento di interferenza richiede una regolazione della tolleranza a bastoncini lucida).
