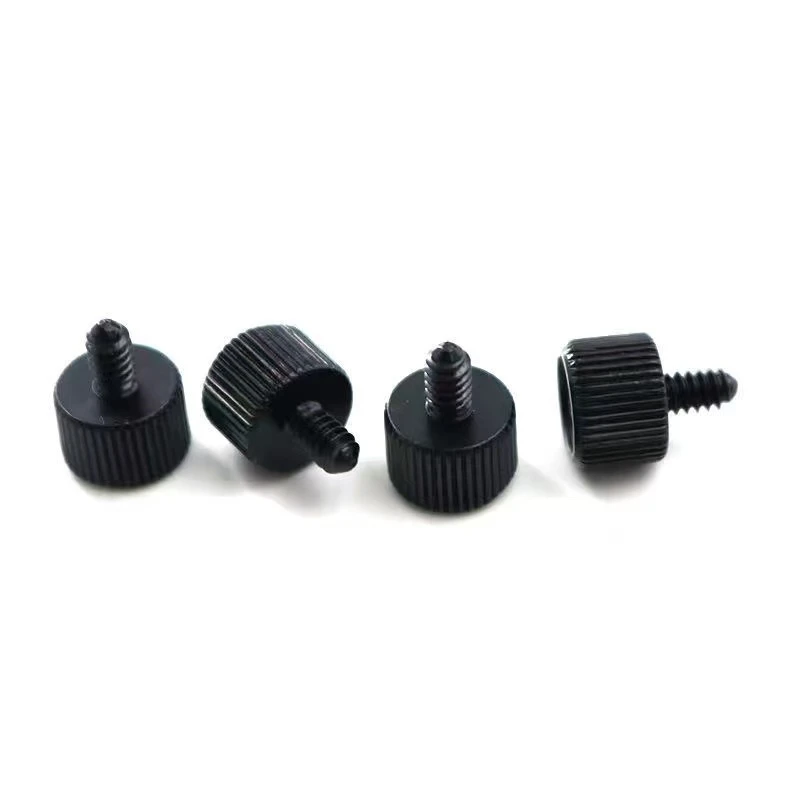

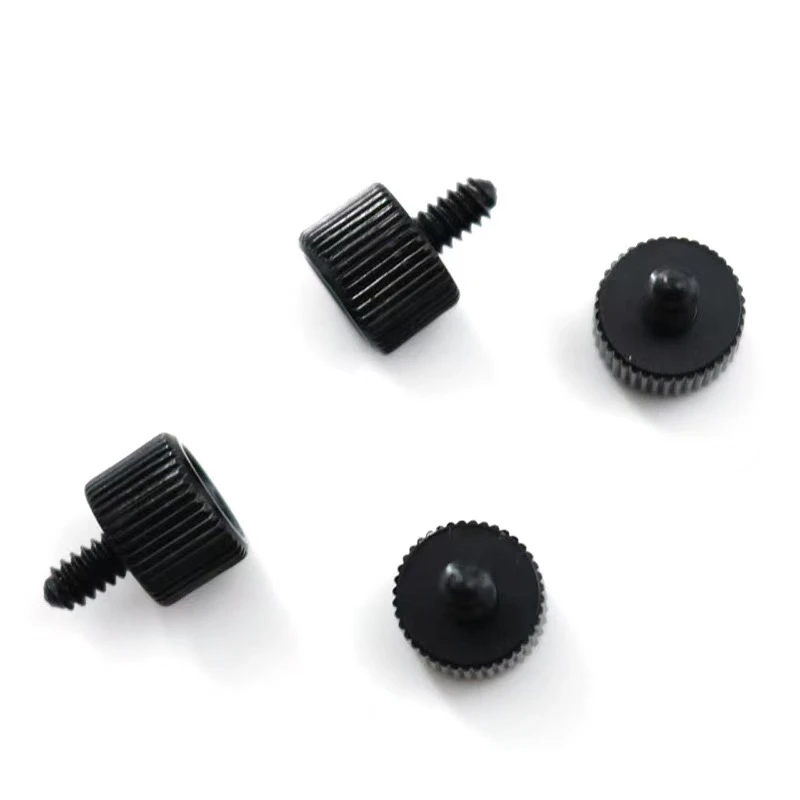

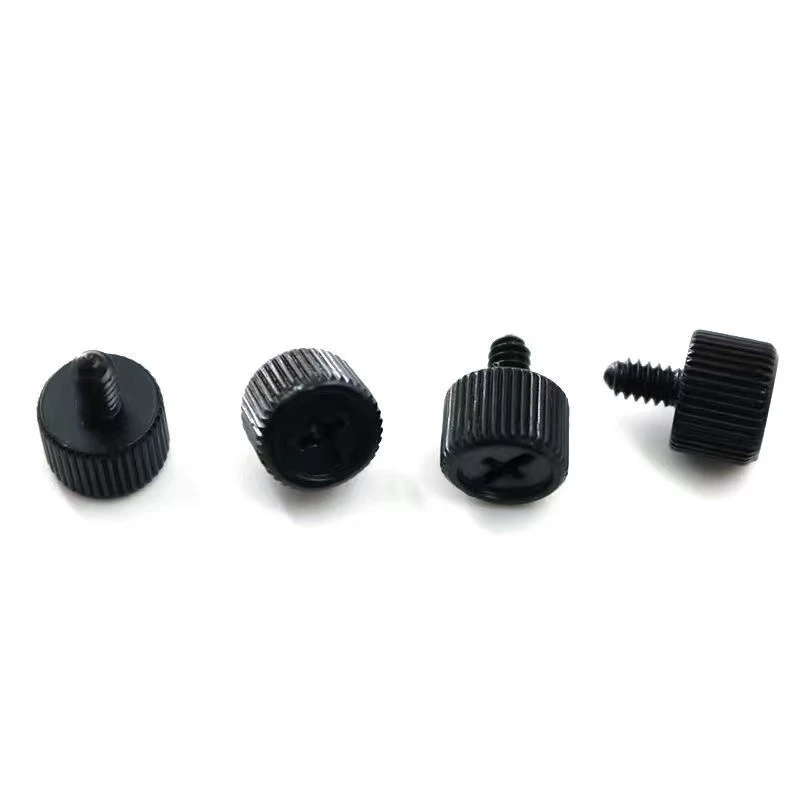

Quella che segue è una descrizione dettagliata dei requisiti personalizzati per US-standard 6-32 a forma di spray elettroforetico nero a salotto nere drittoviti polari a freddo incrociate. Il contenuto è organizzato da punti chiave tecnici, bilanciamento di professionalità e operabilità. "
1. Parametri e standard di base
Specifiche del thread: US-standard 6-32 UNC, conforme ad ANSI/ASME B18.6.3.
Tipo di testa: design a vite del pollice, con trattenimento dritto per garantire proprietà anti-slip.
Tipo di scanalatura: rapacetto in ISO 7046, scanalatura numero 2, con una profondità che corrisponde completamente a un cacciavite Phillips standard.
2. Requisiti di materiale e processo
Materiale: acciaio in lega a bassa carbonio, resistenza alla trazione maggiore o uguale a 8,8, durezza superficiale HRC 22-32.
Forgia fredda: elaborata su una macchina per forgiatura a freddo multi-stazione, la testa e i fili si formano contemporaneamente per evitare taglio di fibre causate dalla svolta e garantire la resistenza meccanica.
Trattamento termico: il trattamento di tempera per eliminare le sollecitazioni interne e garantire che il gradiente di durezza del nucleo e della superficie sia inferiore o uguale a HRC 5.
3. Specifiche del trattamento di superficie
Rivestimento nero elettroforetico: spessore del film 8-12μm, test di spruzzo salino maggiore o uguale a 500 ore (passa test di spruzzo salino neutro, nessuna ruggine rossa).
Tipo di vernice elettroforetica: a base di resina epossidica, colore RAL 9005, lucentezza inferiore o uguale al 10%, finitura opaca.
Protezione da knurl dritta: un leggero diradamento del rivestimento è consentito nella parte superiore del knurl dopo l'elettroforesi, ma il materiale di base non deve essere esposto . 100% è richiesto l'ispezione visiva.
4. Dimensioni e tolleranze chiave
Lunghezza complessiva: secondo il disegno del cliente (se non diversamente specificato, da 1/2 "a 2" è l'opzione predefinita). Tolleranza di lunghezza ± 0,1 mm.
Knurl Diametro esterno: diametro nominale + 0.3 mm, ovalità inferiore o uguale a 0,05 mm.
Concentricità dello slot incrociato: deviazione dall'asse della vite inferiore o uguale a 0,1 mm.
5. Verifica delle prestazioni speciali
Test di coppia: coppia di installazione maggiore o uguale a 3,5 n · m (scanalatura a croce), coppia di fuga maggiore o uguale a 8 n · m; coppia di knurling maggiore o uguale a 1,2 n · m.
Adesione a spruzzo post-salto: test di trattenimento incrociato, area di peeling del rivestimento elettroforetico inferiore o uguale al 5%.
6. Imballaggio ed etichettatura
Packaging: carta anti-russa + sacchetto sottovuoto, scheda di umidità esterna della scatola<30% RH.
Requisiti di etichettatura: mark laser Il numero di lotto sul lato della testa, altezza del carattere 0,8 mm, non abrastare il rivestimento elettroforetico.
7. Nodi di processo personalizzati
Sviluppo della muffa: fornire disegni 3D per confermare il raggio di transizione tra Knurl e la testa (per evitare la concentrazione di stress).
Primo ispezione del campione: inviare 30 campioni, rapporto CMM a grandezza naturale + dati di test di spruzzo salino.
Controllo di produzione di massa: ispezionare casualmente 5 unità ogni 2 ore, dimensioni chiave CPK maggiore o uguale a 1,33.
Note
Sostituzione del materiale: se è richiesto l'acciaio inossidabile, il tasso di deformazione dell'intestazione fredda deve essere ricalcolato e la clearance regolata.
Conformità ambientale: la vernice elettroforetica richiede un rapporto di test ROHS/REACH e il contenuto di metalli pesanti deve soddisfare gli standard ambientali.
Solo soddisfacendo questi requisiti dettagliati possono garantire sia la funzionalità che la durata in ambienti difficili come attrezzature elettroniche e attrezzature per esterni. Si consiglia di firmare un accordo tecnico con il produttore per definire chiaramente i criteri di accettazione.
