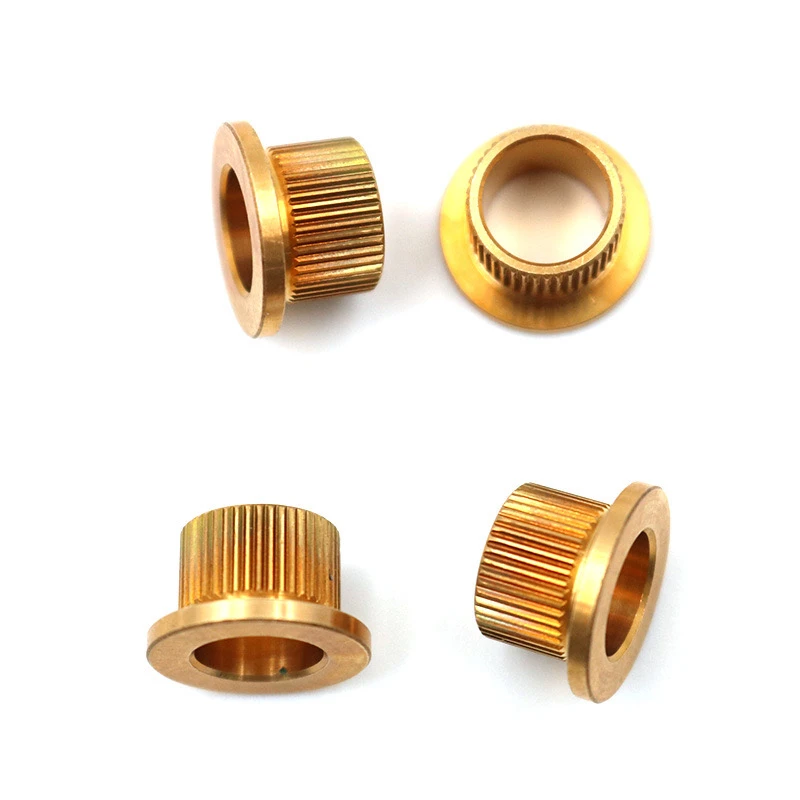

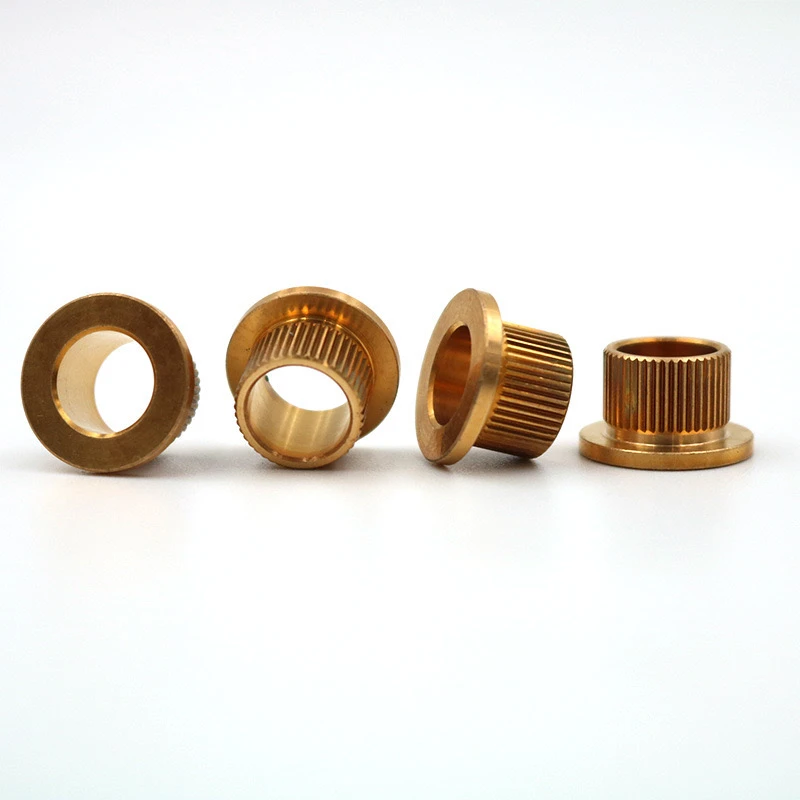

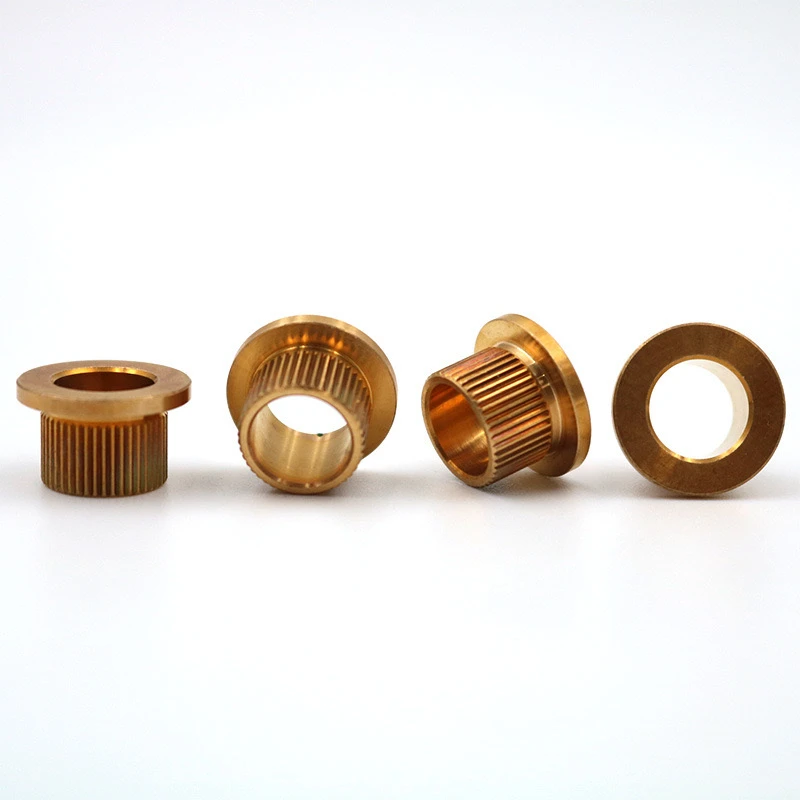

Un passaggio in ottone in ottoneFlange Rivet è un rivet appositamente progettato che combina più caratteristiche strutturali e funzionali . le sue funzioni e caratteristiche principali possono essere sistematicamente riassunte come segue .
1. requisiti di personalizzazione del parametro principale
Specifiche materiali
Materiale: ottone H62 o H65, in ottone di piombo C3604 può anche essere selezionato per migliorare il taglio delle prestazioni
Durezza: hrb 55-75, lo stato del trattamento termico deve essere contrassegnato
Resistenza alla trazione: maggiore o uguale a 300 MPA, il grado militare richiede maggiore o uguale a 400 MPA
Dimensioni strutturali
Passo Design: Diametro della testa d =1.5-2.0 × Diametro asta D, altezza del passaggio H =0.3-0.5 d
Tipo di knurling: mesh knurling, tono 0.6-1.2 mm
Flange Edge: 45 gradi Champfer o R0.2 filetto (Anti-Burr)
Trattamento superficiale
Placcatura: trattamento opzionale di nichel, stagno o passivi
Requisiti speciali: la placcatura chimica è adatto per scenari di resistenza alla corrosione ad alta corrosione
Ii .Punti chiave del controllo del processo
Intestazione a freddo che forma la vita più grande o uguale a 500, 000 volte, coassialità: inferiore o uguale a 0,05 mm
Elaborazione Knurling: pressione radiale: 3-5 KN, macchina a doppia ruota
Standard di test
Articoli chiave: runout del cerchio di testa inferiore o uguale a 0,1 mm, integrità del profilo del dente Knurling maggiore o uguale al 90%
Piano di campionamento: GB/T2828.1 II Livello AQL1.0
III . Suggerimenti di adattamento dell'applicazione
Ottimo corrispondenza delle condizioni di lavoro
Ambiente di vibrazione: si consiglia di aggiungere serrazioni sul retro della flangia
Requisiti conduttivi: dare la priorità al trattamento di passivazione non placcabile
Guida di installazione
Calcolo della forza di rivettatura: f =0.6 × σb × as (σb è la resistenza del materiale, così come l'area della sezione trasversale)
Tolleranza al foro della scheda: si consiglia la corrispondenza del livello H11
Iv . processo di servizio personalizzato
Docking tecnico
Necessario per fornire:
Diagramma di sezione trasversale di assemblaggio (segnando il materiale e lo spessore delle parti adiacenti)
Rapporto sui test ambientali (come i requisiti di test di spruzzo salino)
Ciclo di citazione
Fornire una soluzione entro 3 giorni (meno di 1, 000 pezzi)
Tassa di stampo: ￥ 800-2, 000 (può essere incluso nel prezzo unitario)
Garanzia di consegna
Rapporto a grandezza naturale del primo pezzo, inclusi i dati di scansione 3D)
Garanzia batch (inclusa l'analisi dello spettro dei materiali)
V . Evitamento di errori comuni
Knurling e scorrimento: aumentare il campo a più di 1,0 mm
Cracking della flangia: controlla la deformazione dell'intestazione fredda inferiore o uguale al 65%
Corrosione galvanica: evitare il contatto diretto con la lega di alluminio
Questa soluzione tiene conto sia della fattibilità della produzione che dell'affidabilità dell'applicazione e i pesi dei parametri possono essere regolati in base alle condizioni di lavoro specifiche . si consiglia di fornire un'installazione di test di esempio per verificare l'adattabilità .
Questo design raggiunge un equilibrio tra funzionalità, affidabilità e costi di processo attraverso l'ottimizzazione coordinata di materiali e strutture ed è adatto alle esigenze di assemblaggio di precisione di attrezzature di piccole e medie dimensioni .
