THIN - Testa, Torx interno K2, K2.5, K3, K4 e K5 Plastic Self - Le viti toccanti sono appositamente progettate per i prodotti in plastica. Presentano una testa sottile con un foro Torx interno. Quanto segue fornisce informazioni dettagliate sulla personalizzazione della serie thin - Torx K internoSelf - viti toccanti.

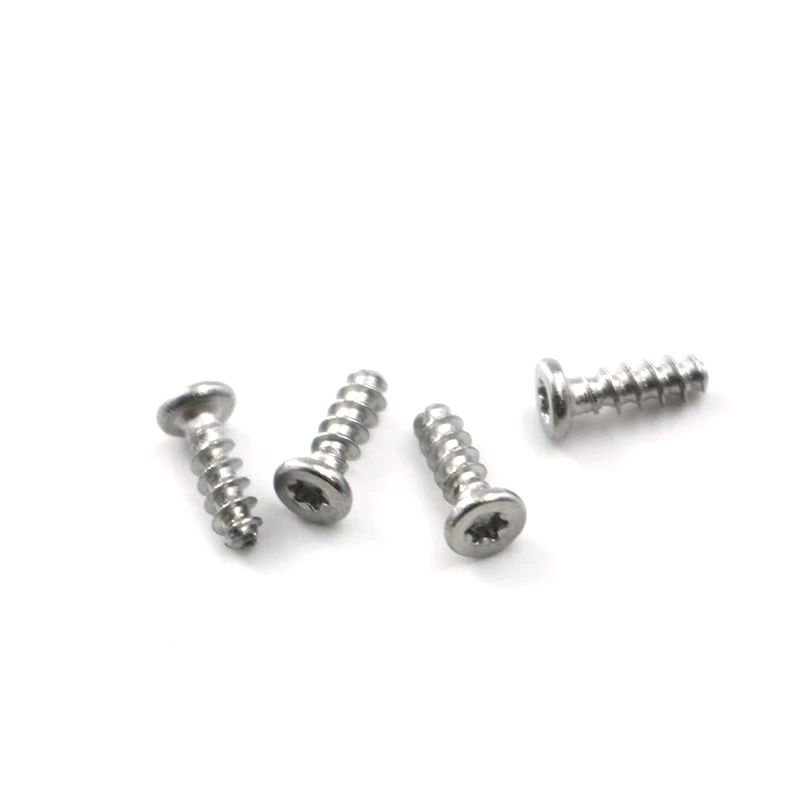

Sottile - testa, serie Torx K interneSelf - viti toccanti
Tipo: self - vite toccante
Tipo di testa: Testa contrattaccina sottile
Lo spessore della testa è inferiore allo standard per le teste di contropiede standard, ottenendo un migliore effetto contropiede e un aspetto più fluido in sottili parti di plastica murate -.
Tipo di scanalatura: Phillips
È preferita la scanalatura PH2 (adatta per K4 e inferiore). Per dimensioni più grandi come K4.5 e K5, la scanalatura PH3 può essere considerata per una coppia maggiore.
Tipo di thread: k - tipo, anche un thread specifico di plastica -. È dotato di un thread ampio, filetti elevati e affilati e un angolo di cresta più nitido, rendendo più facile penetrare la plastica senza causare crack di stress interno. Queste viti presentano un punto di perforazione self -, in genere digitare BP o tipo C, consentendo un tocco rapido senza pre - fori pilota perforati.
Materiali target: varie materie plastiche ingegneristiche e - Termoplastici di durezza.
Ii. Parametri personalizzati core
Queste sono specifiche tecniche essenziali e devono essere chiaramente contrassegnate sul disegno.
Diametro nominale: K2: 2,0 mm, K2.5: 2,5 mm, K3: 3,0 mm, K4: 4,0 mm, K5: 5,0 mm. Tolleranza: ± 0,02 mm.
Lunghezza: si riferisce alla lunghezza totale. Gli standard di misurazione devono essere specificati.
Diametro della testa: secondo la serie K - sottili - standard di testa o disegno del cliente. L'angolo di contropiede deve corrispondere.
Spessore della testa: meno dello spessore della testa della testa di banco standard nazionale/tedesco. Questo è un requisito critico e deve essere sottile per prevenire la penetrazione o il sollevamento della faccia posteriore in sottili componenti murati -.
Thread titch: Secondo lo standard della serie K -, il thread di grandi dimensioni è una caratteristica principale delle viti di tipo K -, fornendo una presa forte. Materiale: acciaio al carbonio (1010/1008), una scelta standard a basso costo.
Trattamento superficiale: zinco bianco naturale, prevenzione della ruggine di base e un aspetto ordinato. Sono disponibili altre finiture, come zinco di colore ecologico e nichel, ma ciò influenzerà il costo.
Proprietà meccaniche: secondo gli standard GB/T 3098.5 o ISO 7049, in genere ST2.2 o 4.8, con una durezza di HV270-HV400. È abbastanza forte per collegare parti di plastica e resiste a torsione.
Iii. Requisiti tecnici speciali (omesso/Aggiungi secondo necessità)
Requisiti di test di spruzzatura salina: trattamento della superficie di zinco bianco, test di spruzzatura salina neutra per almeno 48 ore, nessuna ruggine bianca, 72 ore, nessuna ruggine rossa.
ROHS/REACH CONDIZIONE: All Materials (a vite, placcatura) devono rispettare i regolamenti ROHS UE e deve essere fornito un terzo rapporto di test delle parti -.
Imballaggio: vassoio/rotolo di blister/borse + scatola di carta. Richiede l'anti - miscelazione e protezione da graffi.
Identificazione e tracciabilità: un'etichetta verrà fissata all'esterno del cartone, indicando il nome del prodotto, le specifiche, la quantità e il numero batch per facilitare la tracciabilità della produzione.
V. Requisiti consegnabili
Disegni di prodotto 2D: nei formati PDF e DWG, tra cui tutte le dimensioni chiave, tolleranze, materiali, trattamenti di superficie, standard tecnici e altre informazioni.
Campioni: prima che inizi il primo lotto di produzione di massa, devono essere forniti almeno 50 campioni di ciascuna specifica per la conferma (test dimensionale, di aspetto e assemblaggio di prova).
Rapporto di test: verrà fornito un primo rapporto di ispezione degli articoli -, tra cui l'ispezione dimensionale completa, il rapporto di test di spruzzo salino e il rapporto materiale.
La quantità minima dell'ordine e i tempi di consegna devono essere chiaramente definiti.
Il nucleo di questa personalizzazione è la combinazione di un thread di plastica "K - di tipo" K -. " La testa sottile risolve i problemi estetici e strutturali in spazi limitati e sottili disegni murati -. Il thread di tipo K - garantisce avvitature rapide in materiali in plastica, elevato tiro - resistenza e resistenza alle crepe.
Pertanto, non è solo una semplice vite, ma una soluzione di connessione efficiente, affidabile e precisa su misura per l'industria moderna dei prodotti in plastica, in particolare l'elettronica di consumo e le industrie degli elettrodomestici.
