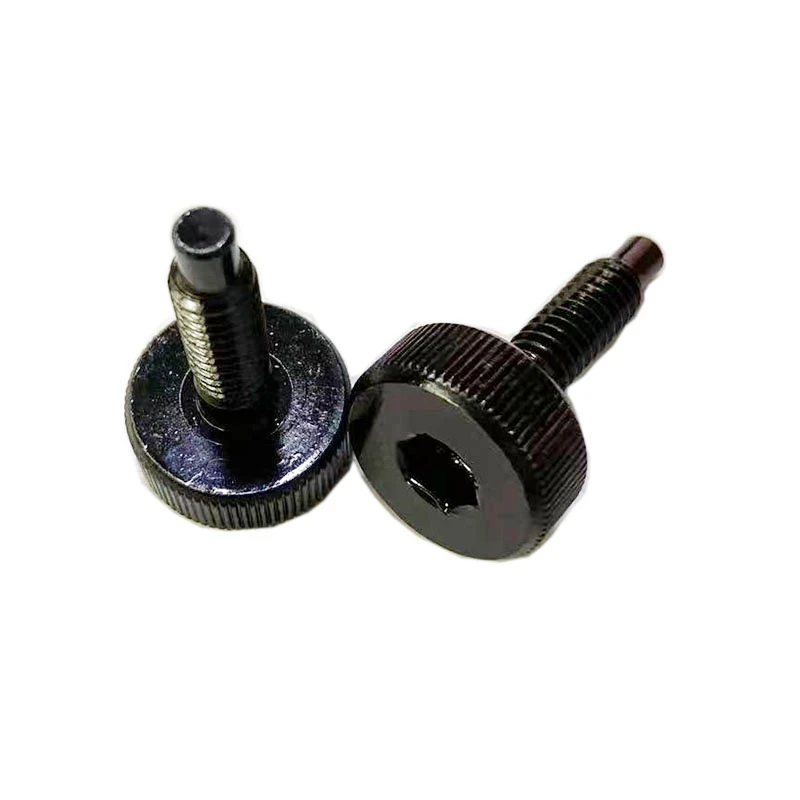

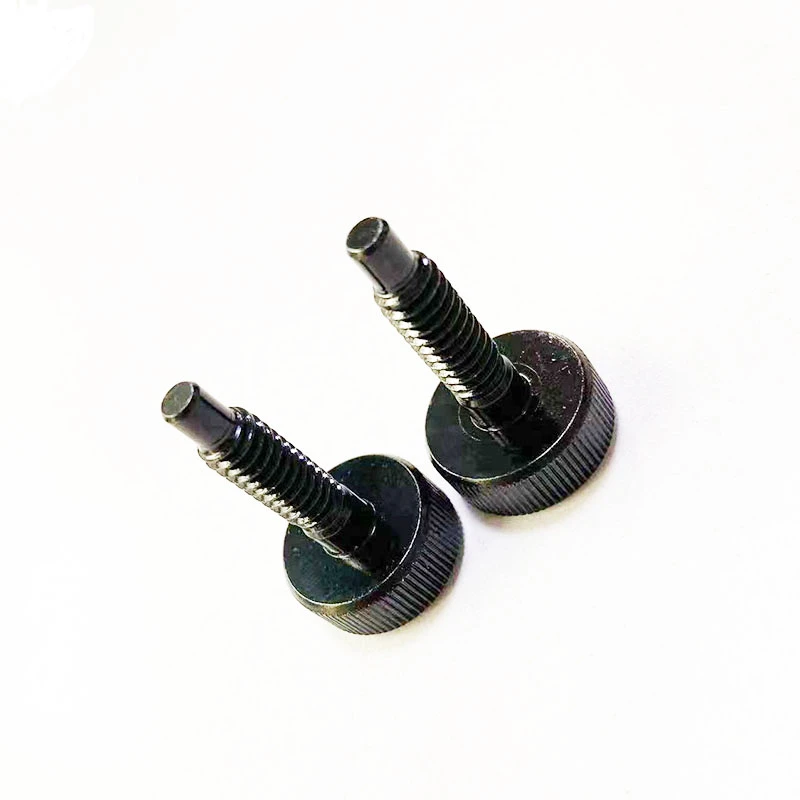

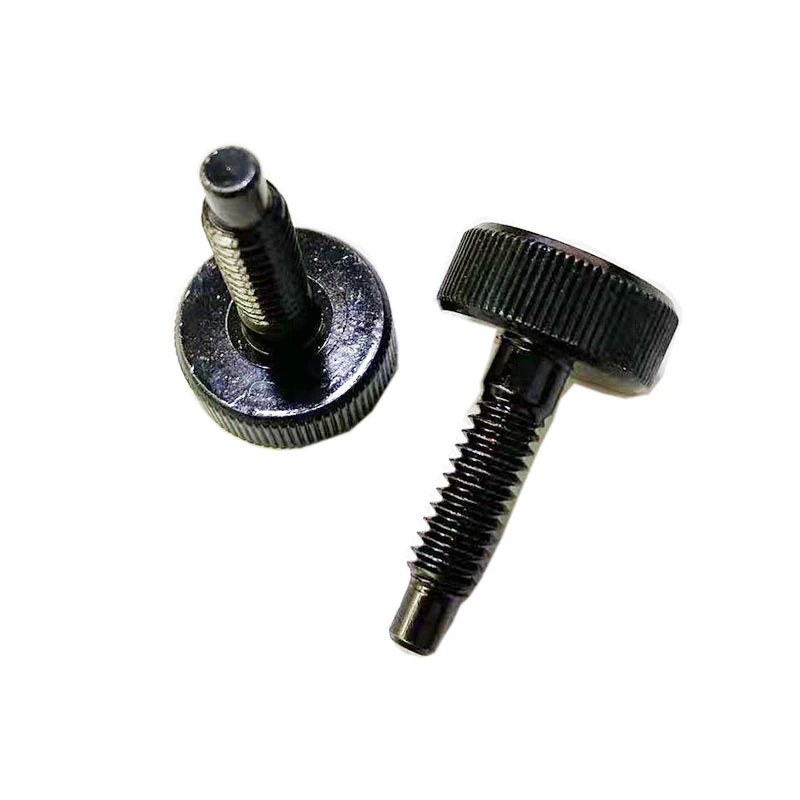

La multi-stazione a freddoAmerican Straight Knurled Exagonal Viteè un dispositivo di fissaggio meccanico di precisione che combina proprietà di alta resistenza, conveniente e proprietà anti-slip . La seguente è una descrizione dettagliata dei suoi requisiti di personalizzazione, che tiene conto sia dei punti tecnici che della fattibilità della produzione .
1. Requisiti del parametro principale
Standard e materiali
Specifiche standard: American ASME B18 . 3 o standard specificati dal cliente.
Opzioni convenzionali: acciaio inossidabile 304 o 316, carbon in acciaio di grado 8 . 8 o grado 10.9, zincato o nichelato.
Requisiti speciali: ottone, lega di titanio .
Dimensioni e tolleranze
Specifiche del thread: Serie UNC/UNF, I criteri di accettazione del GO e GUAGGIO NO-GO devono essere specificati .
Dimensione della testa: foro esagonale in base alla dimensione della chiavetta di ASME B 18.3.
Parametri Knurling: Knurling Straight, consigliato 0.8-1.2 mm tono, aumento del diametro esterno di 0.1-0.3 mm .
Requisiti di processo
Intestazione a freddo: elaborazione multi-stazione per garantire che la coassialità tra la testa e l'asta sia inferiore o uguale a 0 . 05mm.
Trattamento termico: l'acciaio al carbonio deve essere temperato e l'acciaio inossidabile può essere facoltativamente trattato con la soluzione .
Trattamento di superficie: spessore del rivestimento, tempo di test di spruzzo salino .
2. Dettagli della chiave personalizzata
Design Knurling: linee rette assiali (per evitare le linee incrociate che influenzano la sensazione), lunghezza dell'area di Knurling maggiore o uguale a 1 . 5 volte il diametro della vite.
Test anti-slip: è richiesto un rapporto di test di coppia (come coppia di serraggio manuale maggiore o uguale a 0 . 5n · m).
Struttura della testa
Profondità esagonale: almeno 1 . 2 volte la dimensione della chiave esagonale e un filetto di processo da 0,3 mm è riservato nella parte inferiore per evitare il crack.
Spegnere: il bordo della testa deve essere smusso 0.1-0.2 mm per evitare i graffi di assemblaggio .
Requisiti speciali
Marcatura: marcatura laser sulla testa .
Packaging: imballaggio vassoio blister anti-scratch, la quantità per scatola è divisa in 1000 pezzi/5000 pezzi .
III . Controllo e consegna di qualità
Test di elementi
Articoli chiave: thread go/no-go calge, test di durezza, adesione Knurling .
Rapporto di ispezione: ispezione completa del primo pezzo, campionamento batch .
Supporto per documenti: report materiale, diagramma di flusso di processo, rapporto di ispezione a grandezza naturale, deve essere fornito .
Iv . Evitamento del problema comune
Selezione del materiale: l'intestazione a freddo in acciaio inossidabile deve utilizzare speciali voti di mascheramento libero per evitare il crack .
Crollo del dente di Knurling: regola la pressione del dado e il processo di ricottura .
Accuratezza del thread: Aggiungi il processo di rolling del thread dopo l'intestazione a freddo per correggere la tolleranza .
V . Suggerimenti di comunicazione del fornitore
Fornire chiaramente disegni e le dimensioni e le tolleranze chiave devono essere contrassegnate .
Richiedi un rapporto di prova dello stampo (incluso la stima della vita di muffa) .
Negoziare termini di gestione dei prodotti difettosi .
