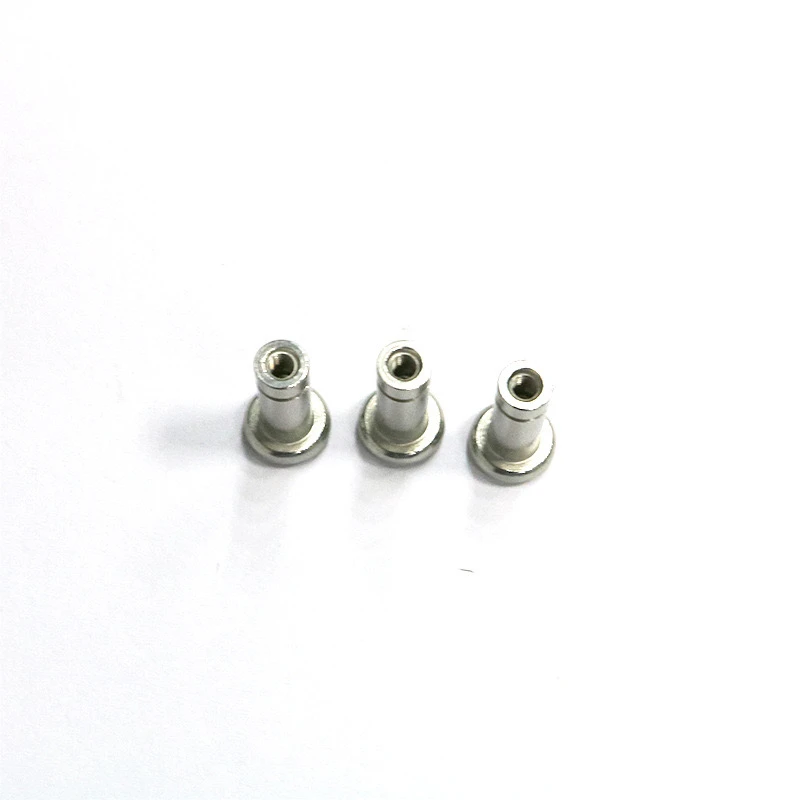

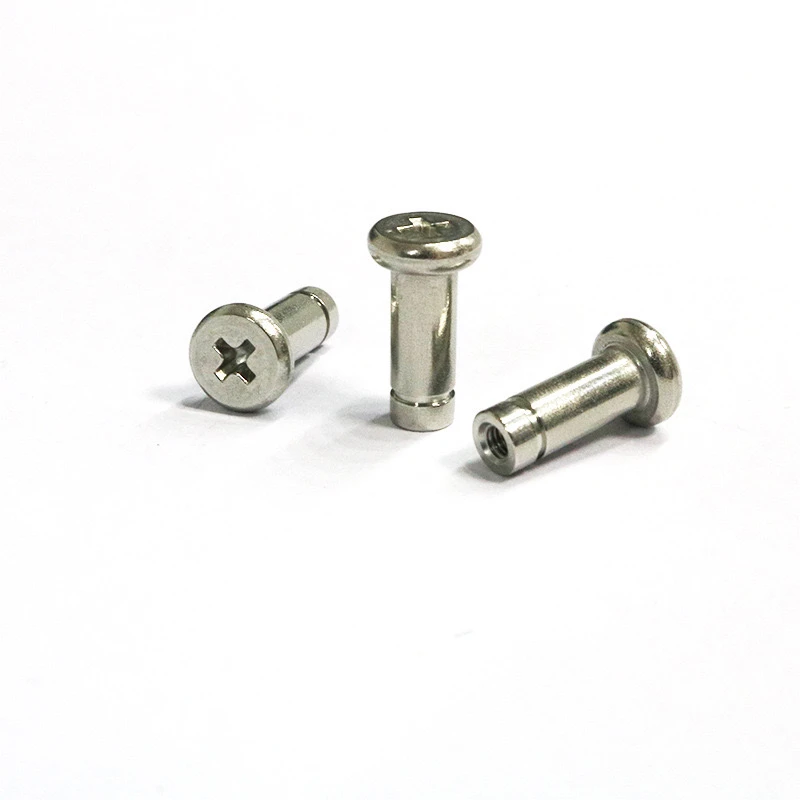

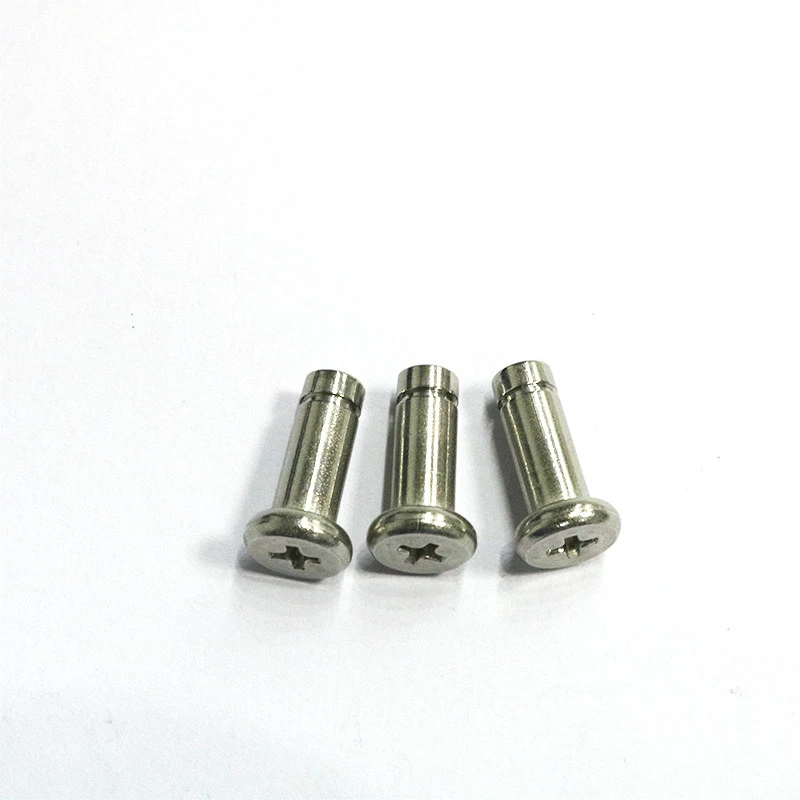

Acciaio inossidabile 304Pin/pin a footine a testa piatta incrociate (compresi i prigionieri/cilindri di localizzazione Circlip) sono un dispositivo di fissaggio versatile. Di seguito è riportato un riepilogo dei requisiti di personalizzazione chiave, chiaramente strutturato per un facile riferimento.
I. Parametri core
Acciaio inossidabile 304 o 316, certificazione del materiale richiesto.
Specifiche e tolleranze
Intervallo di diametro: M3, M4, M5, M6, M8, M10 (altre dimensioni richiedono la creazione di stampo).
Intervallo di lunghezza: 10-100 mm convenzionale (dimensioni più lunghe richiedono una valutazione della resistenza strutturale).
TOLLERANZE: diametro ± 0,02 mm, lunghezza ± 0,1 mm.
Tipo di testa e scanalatura
Slot incrociato: è conforme agli standard ISO 7045, personalizzabili per le specifiche di Phillips o JIS.
Design della testa piatta: altezza della testa consigliabile essere inferiore o uguale a 1,5 volte di diametro, smussatura 0,2-0,5 mm.
Funzione di girclip e funzionalità di localizzazione
Groove Width=Circlip Spessore + 0.1 mm, profondità di scanalatura 0,3-0,5 mm.
I prigionieri di bloccaggio devono essere contrassegnati con la lunghezza del filo.
Ii. Opzioni di trattamento superficiale
Processo
Caratteristiche
Applicazioni
Passivazione naturale: trattamento di base a prova di ruggine
Industriale generale
Soluzione elettrolitica: finitura speculare, buona resistenza alla corrosione
Cibo/medico
Nickel Plating: buona resistenza all'usura, scarsa conducibilità
Apparecchiature elettroniche
Iii. Processo di personalizzazione
Conferma del requisito
Inviare disegni o campioni.
Specificare la quantità: è consigliato EDM di filo per piccoli lotti e l'intestazione a freddo viene utilizzata per grandi lotti.
Prova e test: i campioni vengono prodotti entro 3-5 giorni lavorativi e viene fornito un rapporto di test di spruzzatura salina.
Ciclo di produzione: 10.000 pezzi
Tempo di consegna: 7-10 giorni (inclusa la logistica).
IV. Controllo di qualità
Articoli di test: durezza HRC 25-30, test di spruzzatura salina e forza di slittamento di fit di Circlip (Special Jig richiesto).
Supporto di certificazione: ROHS/REACH (da specificare in anticipo).
5. Note
Disegni non standard: scanalature a forma speciale o fili a doppio avvio richiedono costi di stampo aggiuntivi.
Imballaggio: l'imballaggio predefinito è resistente alla ruggine, oliata e a bolla, a vuoto.
Attraverso il design di cui sopra, questo dispositivo di fissaggio offre un equilibrio di precisione, resistenza e adattabilità, rendendolo una scelta ideale per la trasmissione meccanica e le connessioni strutturali.
