Come misurare correttamente i dadi esagonali: una guida operativa completa

La misurazione corretta dei dadi esagonali è fondamentale per l'abbinamento dei dispositivi di fissaggio, un assemblaggio meccanico sicuro e un approvvigionamento accurato. Misurazioni imprecise possono portare a disallineamenti dei dadi-bulloni, difficoltà di assemblaggio e persino rischi per la sicurezza.

Questa guida fornisce informazioni dettagliatedado esagonalepassaggi di misurazione per aiutarti a padroneggiare metodi di misurazione accurati.

Struttura di base dei dadi esagonali

Prima di misurare, è necessario comprendere la struttura principale e le dimensioni chiave dei dadi esagonali. Un dado esagonale è un elemento di fissaggio esagonale utilizzato con bulloni o filettature per fissare saldamente le parti insieme.

Prestare attenzione alle seguenti dimensioni chiave durante la misurazione:

Attraverso gli appartamenti (AF)

AF si riferisce alla distanza tra i due lati paralleli del dado esagonale. Questa è una dimensione primaria contrassegnata sul dado ed è fondamentale per la selezione di una chiave inglese o di una presa.

Oltre gli angoli (AC)

AC si riferisce alla distanza tra i due angoli opposti del dado esagonale.

Diametro e passo della filettatura

· Diametro filettatura: il diametro interno del dado che si accoppia con il bullone.

· Passo: la distanza tra fili adiacenti, misurata in millimetri in unità metriche e fili per pollice (TPI) in unità imperiali.

Spessore del dado (altezza)

Lo spessore si riferisce all'altezza verticale del dado dal basso verso l'alto, influenzando la lunghezza di innesto della filettatura e la capacità di carico-. Un dado troppo sottile ridurrà la sua capacità di carico-, mentre un dado troppo spesso potrebbe influire sullo spazio e sull'assemblaggio.

Strumenti necessari per la misurazione

Per garantire misurazioni accurate, si consigliano i seguenti strumenti:

· Calibri a corsoio o calibri digitali:Utilizzato per misurare AF, AC e spessore.

· Calibro del filo:Utilizzato per misurare il tono.

· Micrometro (opzionale):Adatto per misurare dadi di piccole dimensioni o spessori di precisione.

· Lente d'ingrandimento o fonte di luce ausiliaria:Aiuta a ispezionare dadi piccoli o filettature usurate, garantendo misurazioni accurate.

Mancia:Pulire il dado e gli strumenti prima della misurazione per evitare che polvere, olio o sbavature compromettano la lettura.

Passaggi di misurazione del dado esagonale

Passaggio 1: misurare i piani opposti (AF)

1. Bloccare la pinza tra le due parti piatte parallele del dado.

2. Mantenere i calibri perpendicolari ai piani paralleli per evitare errori causati da misurazioni angolate.

3. Chiudere delicatamente le pinze, quanto basta per toccare la superficie del dado; non premere verso il basso.

4. Leggere e registrare la dimensione (millimetri o pollici).

5. Confrontare con le tabelle delle dimensioni standard (ISO, DIN, ANSI) per confermare le specifiche.

Passaggio 2: misurare le dimensioni diagonali (AC)

1. Misurare la distanza tra i due angoli con un calibro.

2. Mantenere i calibri allineati con i punti d'angolo del dado per garantire la precisione.

3. Registra i dati da utilizzare nella progettazione dello spazio o nelle applicazioni-a coppia elevata.

Passaggio 3: misurare il diametro e il passo della filettatura

1. Misurare il diametro interno del dado utilizzando un calibro o un calibro per filettature.

2. Misurare il passo con un calibro per filetti per assicurarsi che corrisponda al bullone, ad es. M8 x 1.25. 3. Controllare la scorrevolezza delle filettature per evitare che usura o bave interferiscano con la misurazione.

Passaggio 4: misurazione dello spessore del dado

1. Misurare l'altezza verticale dal basso verso l'alto del dado utilizzando un calibro o un micrometro.

2. Verificare con una tabella di spessore standard per confermare la conformità con le specifiche del dado.

3. Lo spessore influisce sulla lunghezza di impegno della filettatura e sulla capacità di carico-; assicurarsi che il dado selezionato soddisfi i requisiti di progettazione.



Strumenti di misurazione

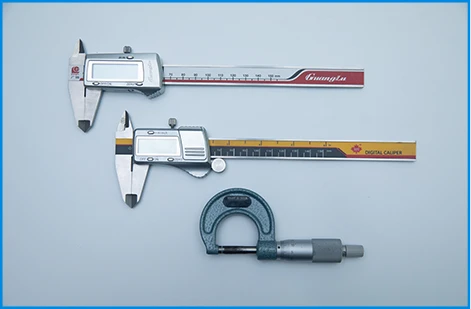

Micrometro Clipers

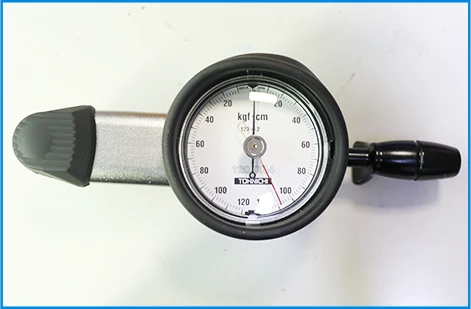

Coppia

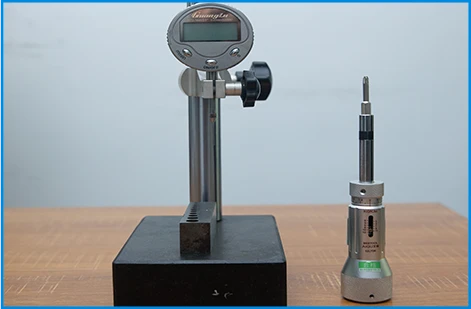

Micrometro di profondità

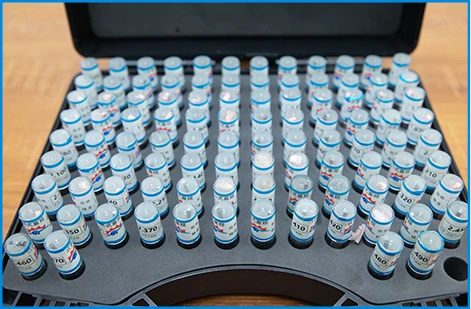

Tappo

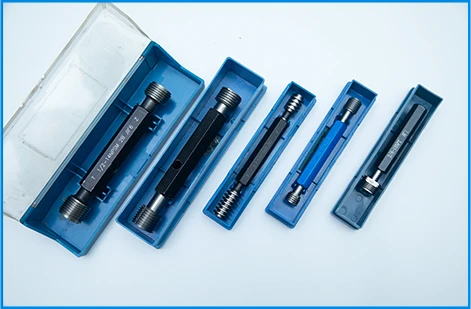

Calibro del filo

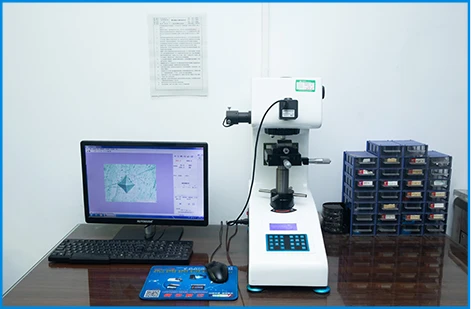

Tester di durezza

Proiettore

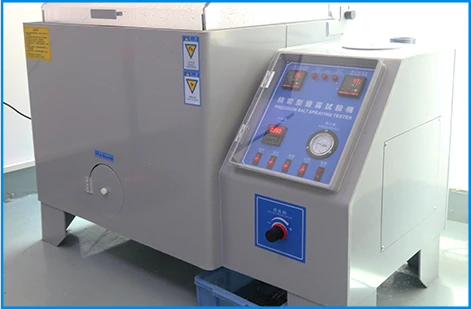

Test in nebbia salina

Suggerimenti per migliorare la precisione della misurazione dei dadi esagonali

Scegli un ambiente di misurazione pulito, stabile e ben-illuminato.

Prima della misurazione, assicurarsi che la superficie di lavoro sia piana e priva di vibrazioni per evitare slittamenti ed errori dell'utensile. Un'illuminazione sufficiente aiuta a vedere chiaramente i bordi del dado e i dettagli della filettatura.

Misura la stessa dimensione più volte e fai la media.

Si consiglia di misurare le dimensioni chiave come AF (lati opposti), AC (diagonali opposte) e lo spessore almeno tre volte e quindi calcolare la media. Ciò riduce al minimo gli errori casuali e migliora l'affidabilità dei risultati della misurazione.

Assicurarsi che gli strumenti siano azzerati e calibrati prima dell'uso.

Calibri digitali, calibri a corsoio o micrometri devono essere azzerati prima dell'uso. Calibra regolarmente i tuoi strumenti, soprattutto dopo-misurazioni ad alta precisione o un utilizzo-a lungo termine, per garantire risultati accurati.

Registrare i dati di misurazione

Dopo ogni misurazione, si consiglia di registrare le dimensioni su un quaderno o un foglio di calcolo, inclusi AF, AC, diametro della filettatura, passo e spessore.

Verifica le unità (metriche o imperiali)

Prestare molta attenzione alle unità durante la misurazione; il sistema metrico (millimetri) e quello imperiale (pollici) non devono essere mescolati.

Errori comuni di misurazione

· L'utilizzo di strumenti di imprecisione (come i righelli) comporta errori significativi.

· La misurazione ad angoli non-perpendicolari porta a deviazioni AF o AC.

· Ignorare il diametro, il passo o lo spessore della filettatura provoca un errore di adattamento.

· Mescolare unità metriche e imperiali porta a errori di acquisto.

Riepilogo

La misurazione dei dadi esagonali richiede attenzione ai piani opposti (AF), alle dimensioni diagonali opposte (AC), al diametro della filettatura, al passo e allo spessore. Utilizzando strumenti adeguati e seguendo scrupolosamente le procedure si garantisce un perfetto accoppiamento tra dado e bullone, evitando problemi di assemblaggio. La misurazione precisa non solo aiuta nell'assemblaggio meccanico, ma migliora anche l'efficienza e la sicurezza dell'approvvigionamento.
