Di seguito è riportata una guida per l'utente dettagliata per gli accessori della barra degli strumenti di svolta CNC a 12,9 gradi (Shim e Stud non standardviti), coprendo sia l'essenziale tecnico che la guida pratica.
I. Panoramica della funzione accessoria
Shims: supportare l'inserto, distribuire forze di taglio, prevenire la chipping e regolare l'altezza dell'inserto per abbinare la linea centrale della barra degli strumenti.
Materiale: in genere in carburo o acciaio temprato, abbinando la durezza dell'inserto.

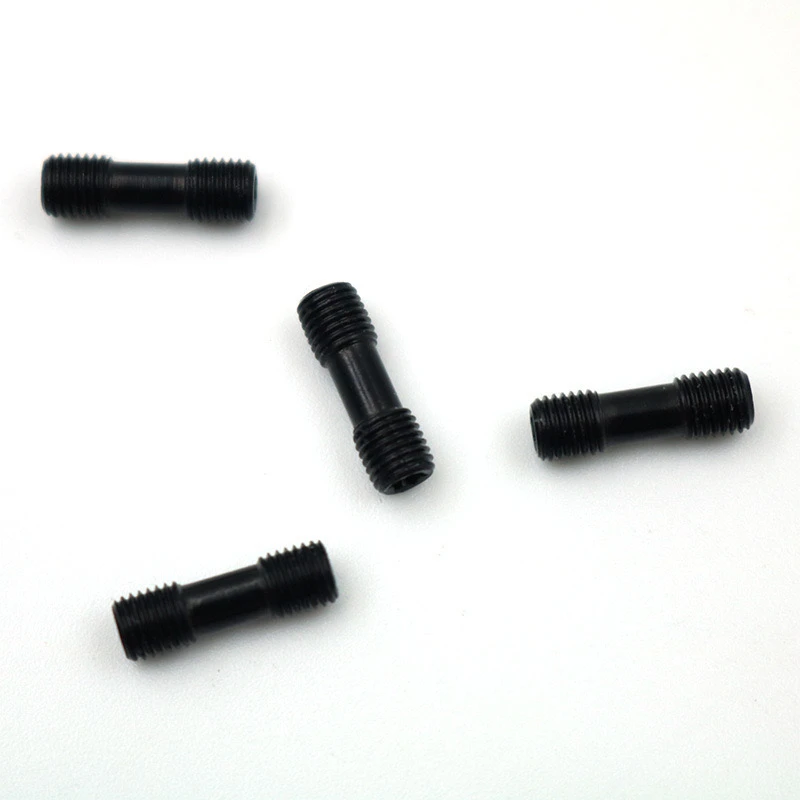

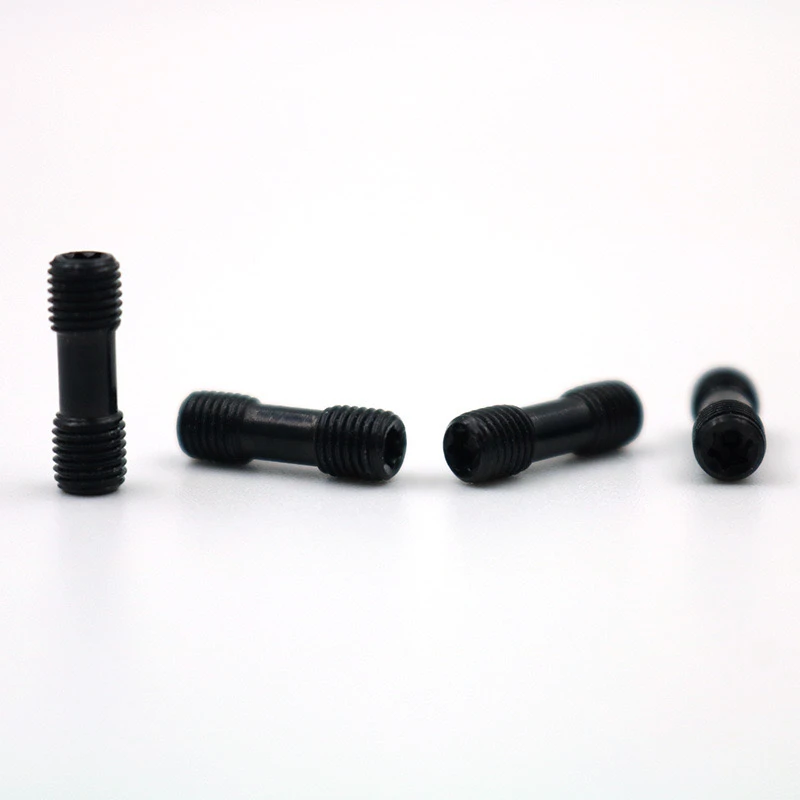

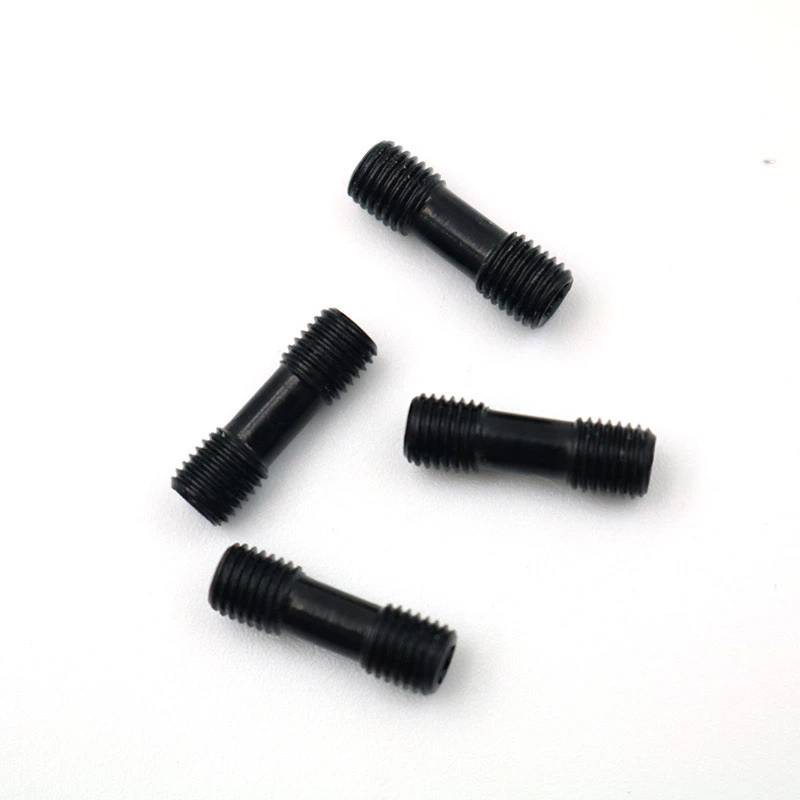

Viti per prigionieri non standard (M5/M6/M8)
Caratteristiche: design a doppio thread ad alta resistenza a 12,9 gradi (possibilmente con diversi tiri/diametri su ciascuna estremità), adatti a scenari di serraggio speciali.
Scopo: fissare l'inserto nella barra degli strumenti, accomodando scanalature di strumenti non standard o speciali configurazioni di spessore.
Ii. Istruzioni e precauzioni di utilizzo
1. Preparazione di preinstallazione
Pulizia e ispezione
Pulire il foro filettato a barre dell'utensile, la superficie di contatto dello spessore evitecon alcol per rimuovere olio e detriti.
Ispezionare l'integrità del filo (in particolare per le viti non standard, verificare che corrispondessero al foro della barra degli strumenti.
Verifica la corrispondenza degli accessori: confermare che lo spessore dello spessore corrisponde al modello di insert (fare riferimento al manuale degli strumenti).
Le viti a perno non standard richiedono due estremità distinte: un'estremità in genere protegge il titolare degli strumenti, mentre l'altra tiene in posizione l'inserto (marcatura o misura il passo del filo).
2. Procedura di installazione
Posizionando lo spessore
Inserire accuratamente lo spessore nello slot del titolare degli utensili, assicurando che non vi sia inclinazione (usa un vetro ingranditore per ispezionare l'adattamento).
Installazione dell'inserto
L'inserimento del tagliente deve essere orientato nella direzione corretta (ad es. Per gli strumenti di tornitura esterni, il tagliente dovrebbe essere rivolto verso l'alto).
Stringere le viti del perno
Passaggi:
UN. Innanzitutto, serrare manualmente la vite nel foro del filo dei titolari (per evitare il disallineamento).
B. Utilizzare una chiave di coppia per serrare in due passaggi: pre-ternello al 50% della coppia nominale, quindi serrare completamente (ad esempio, la coppia tipica per una vite M8 è di 25-30 n · m).
Punti chiave:
Se le filettature della vite sono diverse, l'estremità grossolana protegge il titolare degli utensili, mentre l'estremità sottile mantiene l'inserto in posizione.
Non utilizzare i lubrificanti (ciò può influire sul coefficiente di attrito e causare apertura o allentamento).
3. Commissione e verifica
Calibrazione di altezza: utilizzare un setter di strumenti per controllare l'altezza centrale della punta dello strumento. Se la deviazione supera 0,02 mm, sostituire lo spessore o regolare.
Test di taglio: eseguire la macchina a bassa velocità e nessun carico per osservare se la lama si muove. Dopo aver lavorato il primo pezzo, controllare la finitura superficiale.
Iii. Risoluzione dei problemi di problemi comuni
Breakage a vite:
Causa: thread troppo cari o disallineati.
Soluzione: sostituire la vite e utilizzare una chiave di coppia per verificare i danni delle filettature per i titolari di utensili.
Inserire il turno:
Causa: shim irregolare o vite insufficientemente serrata.
Soluzione: rimborsare la superficie di contatto dello spessore e serrare nuovamente alla coppia standard.
IV. Raccomandazioni di manutenzione
Ispezione regolare: controllare le viti per allentamento ogni 8 ore (la marcatura è un aiuto).
Ciclo di sostituzione degli accessori:
Shim: sostituire se rientrante o usura supera 0,1 mm.
VIVI DI CONSIGLIO 12.9: scartare dopo 5 riutilizzazioni o se si osserva la deformazione della filettatura.
Il funzionamento standardizzato e la meticolosa attenzione ai dettagli possono migliorare significativamente la durata degli strumenti e l'accuratezza della lavorazione. Si consiglia di tenere un registro del modello accessorio per una sostituzione rapida.
