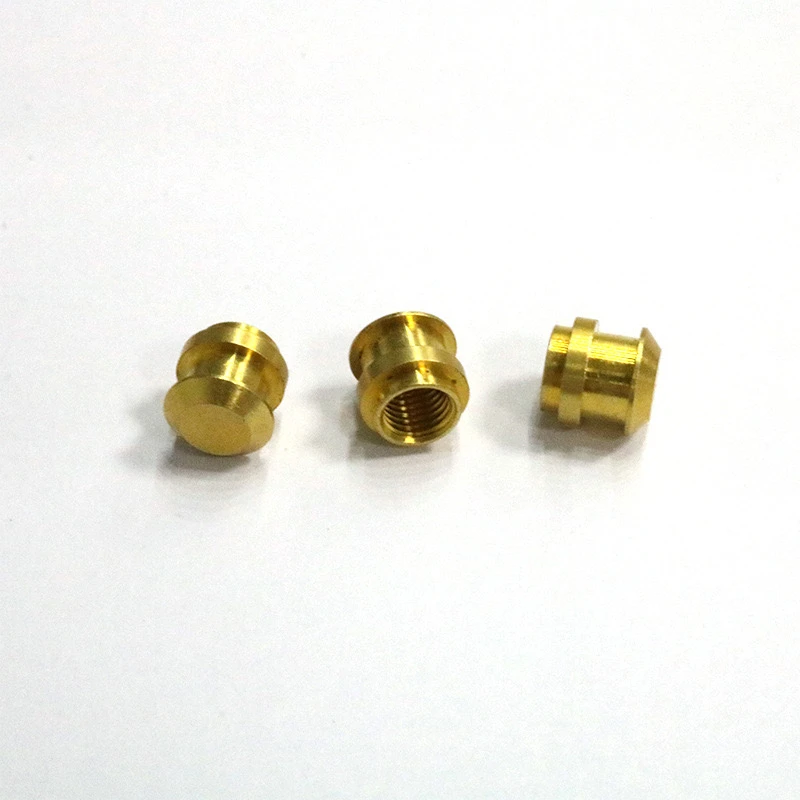

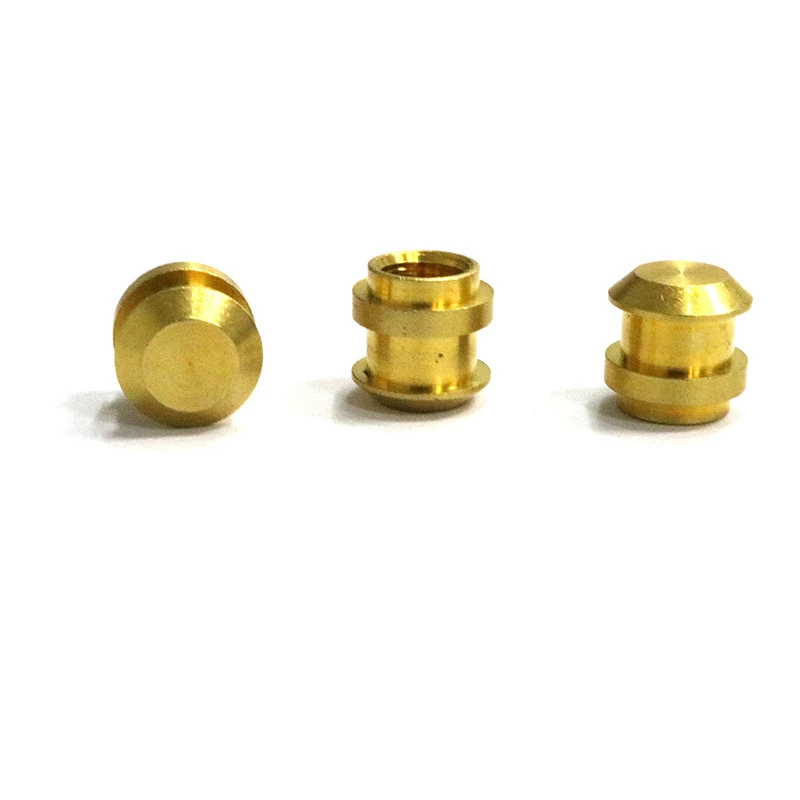

La colonna di dado in rame (nota anche come perno di rame, colonna di rame filettata) è un connettore metallico con filettature interne ed esterne, solitamente utilizzata in apparecchiature elettroniche, strutture meccaniche o parti di plastica, per fissare, supportare o condurre elettricità. Di seguito sono riportati l'utilizzo e le precauzioni della colonna di dado di rame:
1. Tipi comuni di colonna di dado in rame
Attraverso il tipo di foro: ci sono fili all'interno e all'esterno, che attraversano l'intera colonna.
Tipo di foro cieco: c'è solo un'estremità con fili interni e l'altra estremità è chiusa.
Tipo di premi in: incorporato nel substrato di plastica o metallica per pressione.
Tipo di saldatura: fissato al substrato mediante saldatura (come saldatura, saldatura laser).
2. Strumenti e materiali di installazione
Strumenti: saldatura elettrica (per saldatura), pressa a caldo, pinze per crimpatura, cacciavite, chiave, dispositivo di posizionamento, ecc.
Materiali ausiliari: grasso di silicone conduttivo termico (per dissipazione del calore), colla filotta (per prevenire l'allentamento), detergente (per rimuovere lo strato di ossido), ecc.
3. Passaggi di installazione
1. Metodo press-in (applicabile alle parti di plastica)
Passaggi:
Pre-Process Un foro sulla parte di plastica che corrisponde al diametro esterno della colonna del dado di rame (il diametro del foro è leggermente più piccolo del diametro esterno della colonna del dado per garantire l'adattamento dell'interferenza).
Scaldare la colonna di dado di rame o il foro di plastica (metodo di pressione a caldo) e premere la colonna del dado nel foro con uno strumento di crimpatura.
Dopo il raffreddamento, la plastica si restringe e fissa la colonna di dado.
Note:
Controlla la temperatura per evitare la deformazione della parte di plastica.
Premere uniformemente per impedire l'inclinazione.
2. Metodo di saldatura (applicabile ai substrati metallici)
Passaggi:
Pulire la superficie del substrato e del dado di rame e rimuovere lo strato di ossido.
Utilizzare una saldatura elettrica o una saldatura a ripristino per riparare la colonna di dado sul substrato metallico con saldatura.
Dopo il raffreddamento, controlla se il giunto di saldatura è fermo.
Note:
Il rame conduce calore rapidamente, quindi è richiesto un ferro di saldatura ad alta potenza.
Evita la saldatura intasare il filo.
3. Metodo a vite filettato (installazione incorporata)
Passaggi:
Fori filettati pre-process sul substrato (corrispondente ai fili esterni della colonna di dado di rame).
Applicare una piccola quantità di colla a filo e avvitare la colonna del dado di rame nel substrato.
Dopo la cura, si forma una connessione stabile.
Note:
Utilizzare una quantità moderata di colla del filo per evitare la penetrazione nei fili interni.
Tienilo verticale quando si avvita per evitare danni ai fili.
IV. Precauzioni per l'uso
Anti-loosening:
In un ambiente vibrante, utilizzare la colla del filo (come Loctite) o aggiungere le rondelle a molla.
Requisiti conduttivi:
Se utilizzato per la conducibilità, assicurarsi che la superficie di contatto tra la colonna di dado e il substrato sia pulita e applicare una pasta conduttiva se necessario.
Resistenza alla corrosione:
In un ambiente umido o corrosivo, sono preferite colonne di dado in rame nichelato o placcate in stagno.
Design di dissipazione del calore:
Se utilizzato per la dissipazione del calore, applicare grasso termico sulla superficie di contatto e assicurarsi una vestibilità stretta.
Evita il sovraccarico:
Il rame è morbido e la forza deve essere controllata quando si porta la coppia per evitare lo slittamento del filo.
