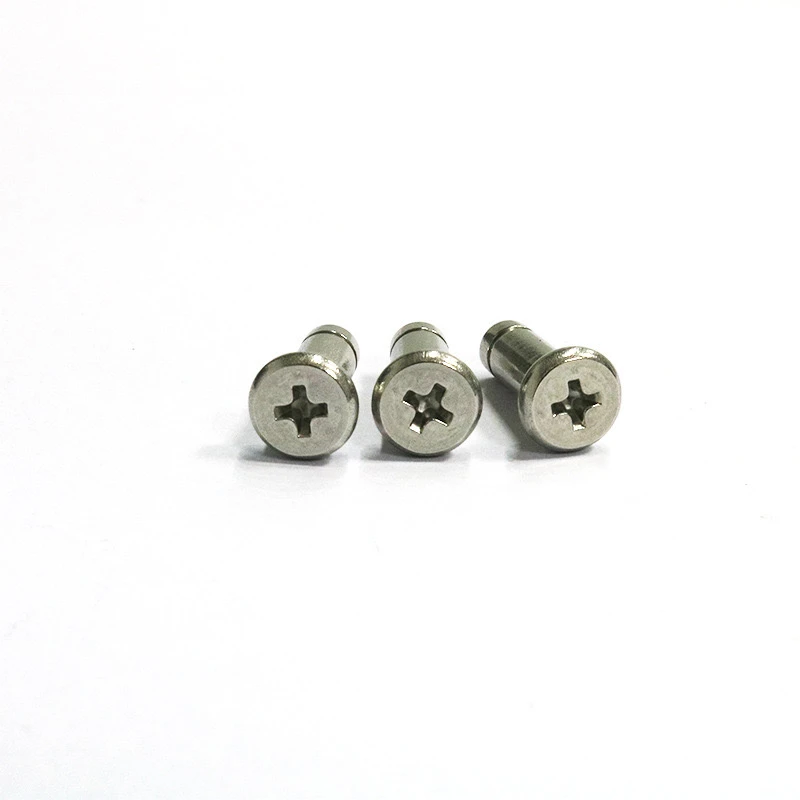

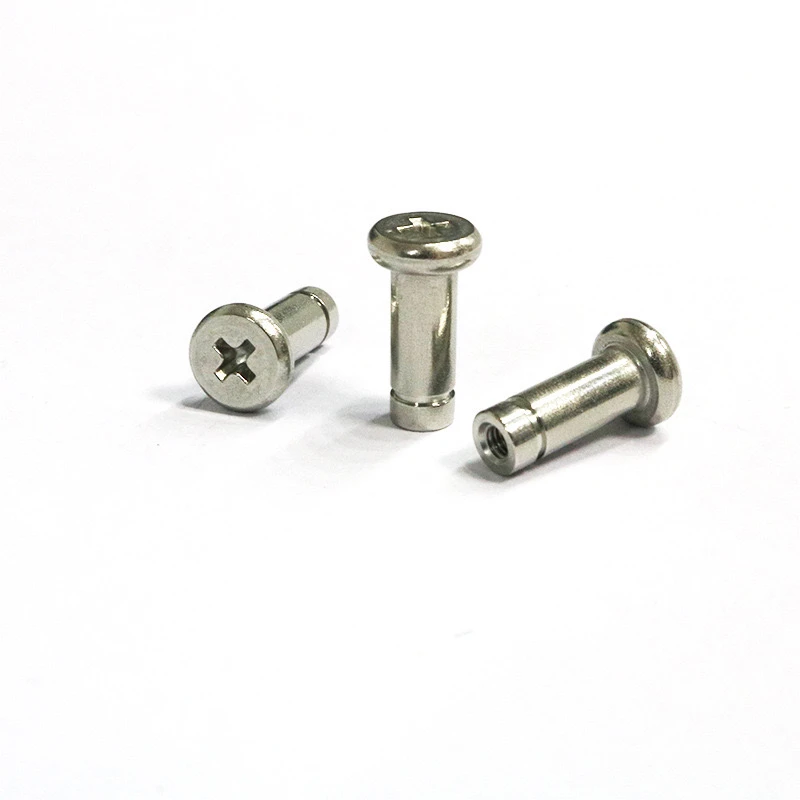

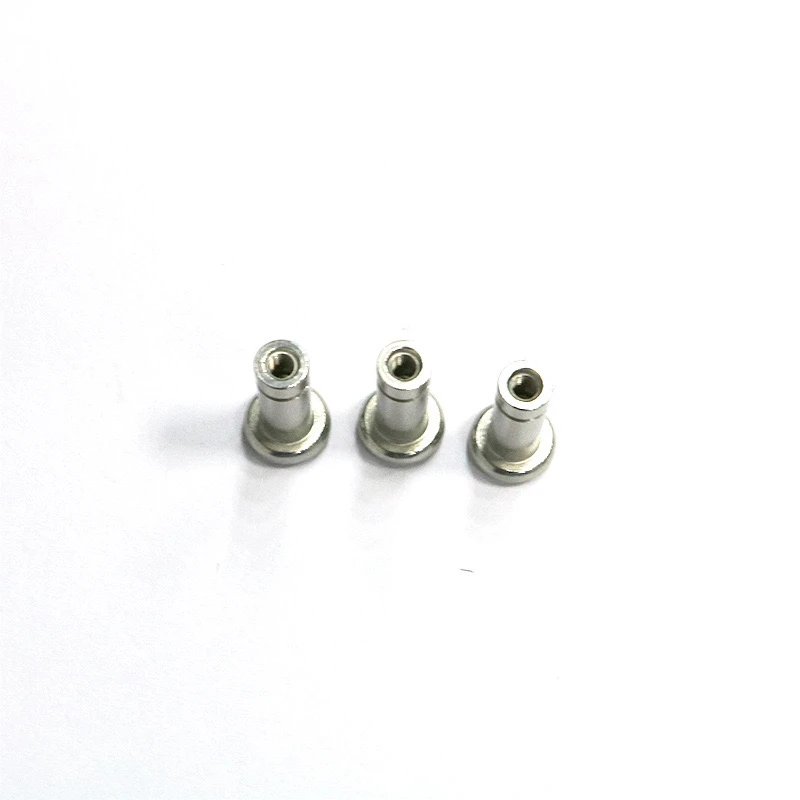

Quella che segue è una guida dettagliata all'utilizzoacciaio inossidabile 304Pins/pin/pins/circlip a testa piatta (dimensioni cilindriche, dimensioni M3-M10), classificate per scenario di applicazione.
I. Panoramica del prodotto
Materiale: A 2 304 acciaio inossidabile, resistente alla corrosione, adatto per ambienti umidi, acidi e alcalini.
Caratteristiche
Testa a croce: può essere installato con un cacciavite Phillips, con un design non slip.
Slot: lo slot viene utilizzato per installare un cerchia, prevenendo lo spostamento assiale.
Asta semplice Cilindrico: precisione Infila il foro per il posizionamento o la connessione.
Dimensioni comuni: M3, M4, M5, M6, M8, M10 (lunghezza X diametro opzionale).
Ii. Applicazioni core
Pin di posizione: utilizzati per allineare i componenti meccanici (come stampi e cambi), fissandoli in posizione attraverso un adattamento di interferenza.
Esempio: premere un perno M6 in un foro di base e quindi collegare una piastra di copertura per garantire la concentrità.
Fissaggio dell'albero: usato come albero rotante, con un cerchio alla fine per prevenire le ricadute.
Collegamento strutturale: dadi Sostituire i bulloni, adatti per applicazioni che richiedono un smontare frequente.
Iii. Passaggi di installazione
1. Installazione di base (nessuna Circlip)
Strumenti: cacciavite Phillips, martello di gomma.
Processo:
UN. Pulisci il buco per assicurarti che sia privo di bara.
B. Allineare il foro e avvitare manualmente il perno fino a quando non è completamente seduto nella fessura a croce.
C. Serrare con un cacciavite (coppia di riferimento: M3 ≈ 0,5 N · m, M8 ≈ 10 N · m).
2. Installazione di Circlip (design anti-slip)
Strumenti: pinze di cerchia, pinze.
Passaggi chiave:
UN. Misurare il diametro della fessura del perno e abbinare il corrispondente Circlip (EG, pin M5 con Circlip da 5 mm).
B. Inserisci il perno nel foro e usa le pinze di cerchiali per levare il cerchialo nello slot.
C. Verificare che il Circlip sia completamente seduto nello slot per evitare l'allentamento.
3. Installazione di adattamento dell'interferenza
Applicazione: posizionamento ad alta precisione (ad esempio, sedile del cuscinetto).
Metodo:
Macchina il diametro del foro su 0,01-0,03 mm più piccolo del perno.
Assemblare l'uso di un metodo di pressa o di congelamento (riducendo il perno) per evitare la deformazione causata dall'impatto.
IV. Precauzioni
Raccomandazione di selezione: 316 acciaio inossidabile è preferito per ambienti umidi; I carichi dinamici richiedono la verifica della resistenza al taglio.
TABOOS di installazione: non fare sovra-torque, in quanto ciò può causare lo spogliare la cassa croce.
L'apertura di Circlip dovrebbe evitare il percorso di movimento per prevenire lo snagging accidentale.
Manutenzione: controllare regolarmente l'elasticità di Circlip e lubrificare con WD-40 se si verifica la ruggine.
V. Soluzioni di problemi comuni
Problema 1: perno sciolto.
Soluzione: utilizzare un adesivo anaerobico o sostituire il perno con una dimensione maggiore (ad es. M4 a M5).
Problema 2: Circlip staccato.
Soluzione: controllare la tacca per l'usura e sostituirla con un cerchio più spesso.
Vi. Esempio di applicazione
M3/M4: circuiti di posizionamento per strumenti di precisione.
M6/M8: cerniere dei macchinari agricoli e montaggio del rullo a cinghia del trasporto.
M10: collegamenti a staffa per attrezzature pesanti, con molle a doppia conservazione per protezione da vibrazioni.
Attraverso una corretta selezione e una corretta installazione, questo tipo di pin fornisce una connessione e un posizionamento meccanici altamente affidabili.
