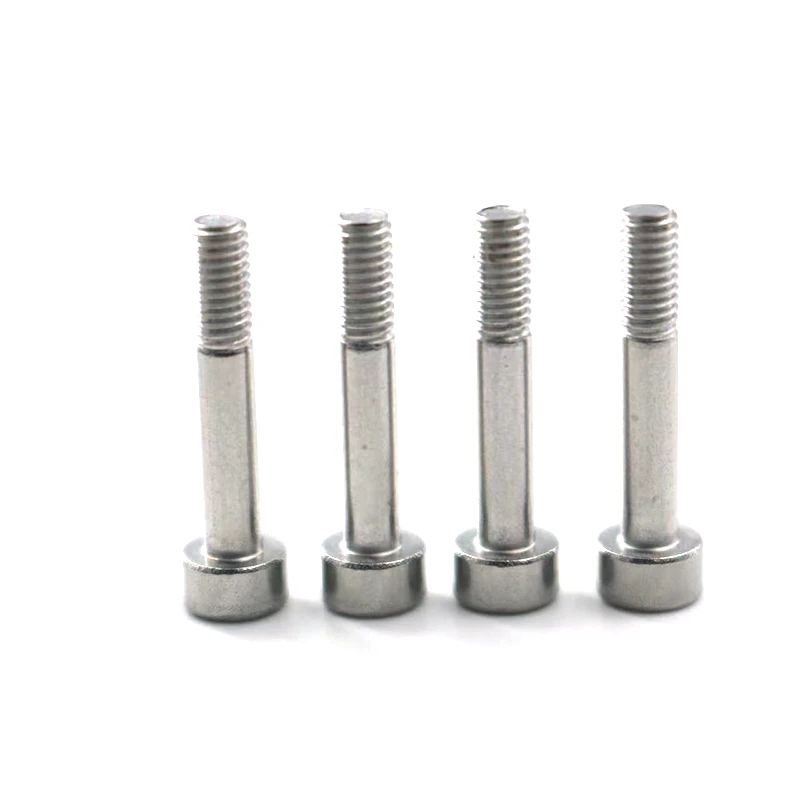

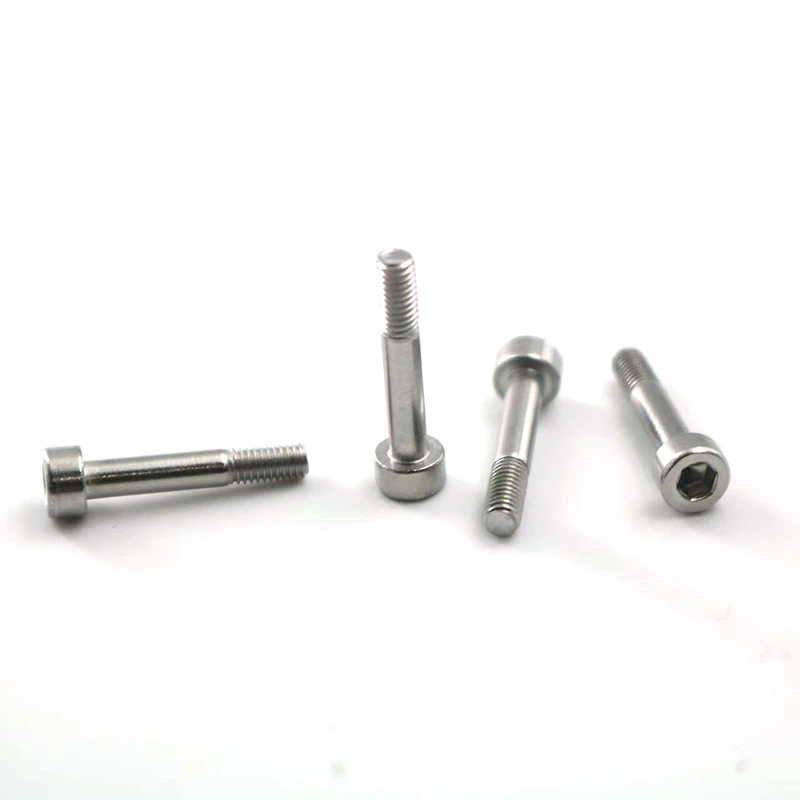

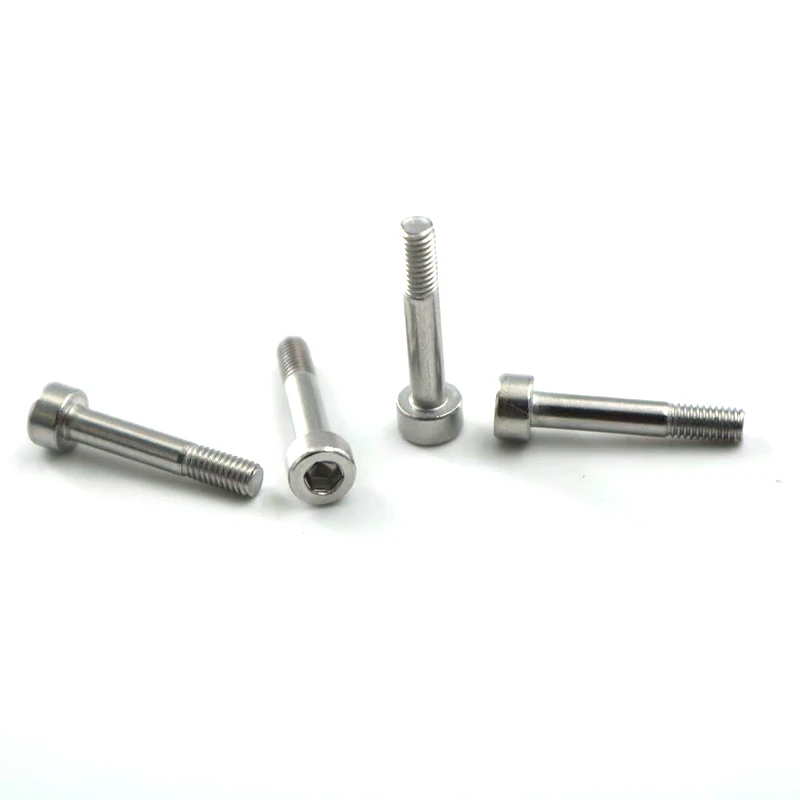

Cup - Head esagonoviti della presaCon una metà - il design del thread è un dispositivo di fissaggio meccanico comune. Quanto segue spiega come utilizzare la tazza - viti della presa esagonale head. Questa sezione coprirà le loro caratteristiche, scenari applicabili, istruzioni di utilizzo, considerazioni chiave e domande frequenti.
1. CUP - viti del socket esagono Head con una metà - Design del thread
CUP - Testa: una testa cilindrica con una parte superiore piatta e lati cilindrici verticali. Questo design fornisce una grande superficie di contatto con chiave e una pressione - area cuscinetto.
Esagono: la testa ha un buco esagonale e richiede una chiave a allen per il serraggio e l'allentamento.
Metà thread -: il gambo a vite è costituito da due sezioni:
Pianenza: la sezione non thread, con una lunghezza specificata.
Discussione: la sezione filettata.
Specifiche metriche (M3, M4, M5): si riferisce al diametro della filettatura nominale. M3 è 3 mm, M4 è 4 mm e M5 è 5 mm. Queste sono le dimensioni delle viti metriche più comunemente usate.
Progettato per: il gambo normale fornisce un adattamento transitorio o ravvicinato con il foro - del componente connesso. Fornisce il posizionamento, il centraggio e la resistenza al taglio, impedendo al contempo ai fili di partecipare al taglio, proteggendoli così dai danni. La porzione filettata coinvolge completamente il foro filettato dell'altra parte, fornendo una forte forza di serraggio assiale.
Ii. Applicazioni e vantaggi
Applicazioni: connessioni che richiedono un posizionamento e centraggio precisi: l'asta liscia si adatta al foro attraverso - per prevenire il movimento radiale tra le due parti. Le applicazioni comuni includono strutture meccaniche, maschere, stampi, attrezzature di automazione e stampanti 3D.
Collegamenti che richiedono resistenza al taglio: l'asta liscia ha un diametro maggiore (pari al diametro maggiore della filettatura) e possono resistere alle forze perpendicolari all'asse della vite meglio delle filettature.
Collegamenti che richiedono un frequente smontaggio: la guida alla testa esagonale offre una coppia elevata ed è meno soggetta a stripping, rendendolo più affidabile di Phillips o viti scanalate.
Applicazioni che richiedono vincoli di spazio: rispetto alle viti della testa esagonale, la testa a coppa non ha spazio a chiavi esposto e richiede solo un singolo foro per il funzionamento, rendendolo più compatto.
Vantaggi: carico elevato - Capacità del cuscinetto: la testa ha una grande area di contatto, un precarico elevato e una connessione sicura.
Alta precisione: la guida esagonale è meno inclini a scivolare e può applicare una coppia precisa.
Chiaro ed esteticamente piacevole: dopo l'installazione, la testa è esposta, dandogli un aspetto più industriale e robusto di Cou.
Iii. Passaggi e metodi di utilizzo dettagliati
Preparazione:
Scegli la vite corretta: conferma le specifiche della vite, la lunghezza e la valutazione delle prestazioni in base ai requisiti di progettazione. Seleziona la chiave esagonale corretta: usa sempre una chiave che corrisponde esattamente alla dimensione della testa della vite.
ATTENZIONE: l'uso di una chiave sottodimensionata può danneggiare gravemente la chiave e il foro della vite, rendendo impossibile rimuovere la vite.
Buchi di lavorazione
Attraverso i fori: il diametro del foro per trapano dovrebbe essere leggermente più grande del diametro dell'albero lucido della vite (ad esempio, un albero lucido M4 è di circa 4 mm; un foro attraverso il foro può essere perforato a 4,2 mm o 4,3 mm). Assicurarsi che l'albero lucido possa passare senza intoppi e senza oscillare.
Fori filettati: è richiesto il tocco. Gli standard rigorosi si applicano al diametro del foro di perforazione: la profondità del foro filettato dovrebbe essere almeno 1,2 volte la lunghezza inserita della vite.
Passaggi di installazione:
Allineamento: allineare le due parti da collegare, garantendo che il foro e il foro filettato sia allineato.
Inserisci: inserire l'albero lucido della vite attraverso il foro attraverso la parte superiore.
Inserimento: infilare delicatamente la vite nel foro filettato del componente sottostante, diverse giri a mano per assicurarsi che non vi sia discoriata e che i fili si impegnino senza intoppi. Non forzare mai la vite con una chiave, in quanto ciò può danneggiare facilmente i fili.
Serraggio: utilizzando la chiave Allen di dimensioni corrette, inserire verticalmente la testa a vite fino a quando non si interrompe. Stringere uniformemente in senso orario.
Applicazione della coppia: per connessioni meccaniche critiche, utilizzare una chiave per coppia impostata sul valore di coppia consigliato. Ciò garantisce un precarico sufficiente senza rompere la vite o danneggiare i fili.
IV. Considerazioni chiave e errori comuni
Errore di selezione della chiave: l'uso di una chiave inappropriata o usurata è la causa principale dello slittamento del filo della vite. Una volta che i fili scivolano, la rimozione diventa estremamente difficile.
Funzionamento obliquo: il mancato inserimento della chiave inglese in verticale e applicare la pressione può danneggiare il foro della vite in un movimento "altalena", riducendo l'area di contatto e causando slittamento.
Confusione attraverso - foro e dimensioni del foro thread
Errore: perforare il foro attraverso le stesse dimensioni del foro di base filettato. Ciò può causare il passaggio dell'asta lucidata o sfregare contro i fili quando si passa, danneggiando la connessione.
Errore: perforazione del foro filettato della stessa dimensione del foro attraverso. Ciò impedisce un'efficace formazione di thread e si traduce in una mancanza di forza di serraggio.
Coppia di serraggio errata
Over - allentamento: la connessione non è sicura e può facilmente allentare e cadere durante il funzionamento.
Over - Serraggio: questo può far allungare, rompere o causare il filo nel foro filettato ("stripping"). Piccole viti come M3 e M4 sono molto fragili e particolarmente inclini alla rottura.
Pulizia: prima dell'installazione, assicurarsi che il foro della vite sia privo di impurità come la registrazione di ferro e l'olio, poiché ciò può influire sulla precisione della coppia e la resistenza al collegamento.
Questa guida per l'utente dettagliata strutturata e versa - ti consente di comprendere e imparare in modo efficiente e imparare a utilizzare questa vite, assicurandoti di ricevere l'esperienza e il valore del prodotto che desideri.
