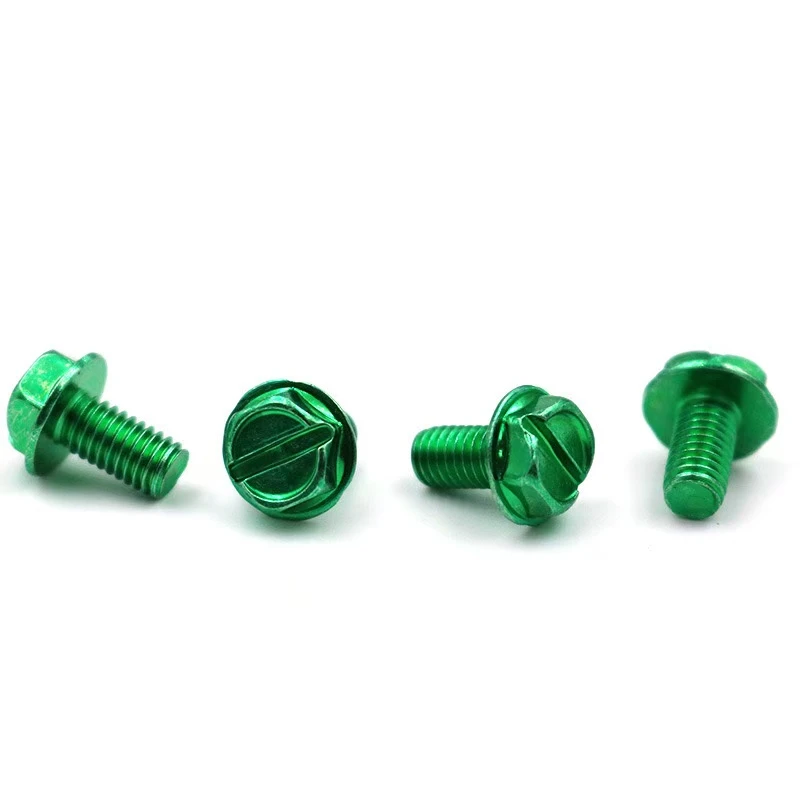

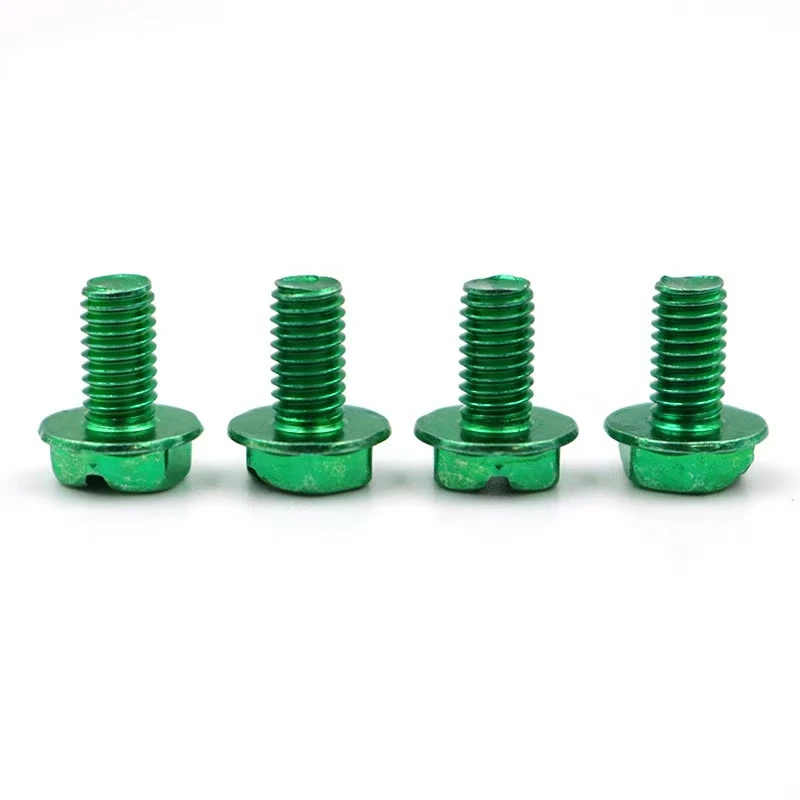

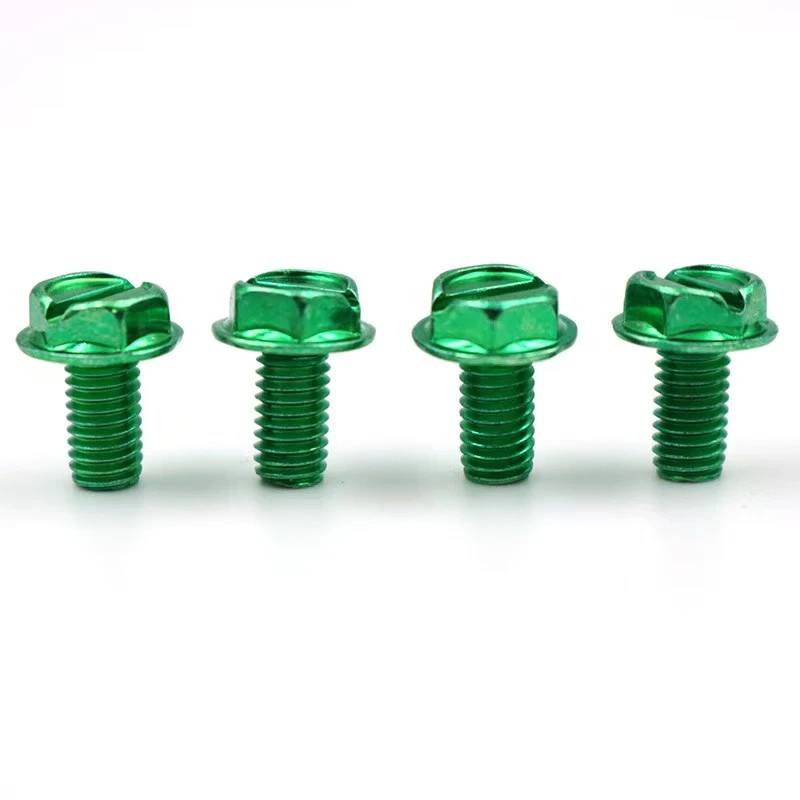

8-32 10-24 vite di messa a terra di zinco verde esterno sciolto. Una messa a terraviteè una vite di messa a terra specifica specifica utilizzata principalmente per apparecchiature elettriche a terra o strutture metalliche. Quella che segue è un'introduzione al suo utilizzo, organizzato dallo scenario di applicazione, dettagli di bilanciamento e punti chiave.
I. Specifiche a vite
8-32: numero ANSI, dimensione 8 vite, 32 filettature per pollice.
10-24: vite di dimensioni 10, 24 filettature per pollice.
Rivestimento di zinco verde: ruggine - e corrosione - resistente, adatto per ambienti umidi o esterni.
Caratteristiche strutturali
Testa esagonale esterna: può essere serrato con una chiave o una presa, fornendo una coppia elevata.
Slot srotolato: compatibile con cacciaviti, adatto per lo spazio - applicazioni vincolate.
Ii. Applicazioni
Grounding elettrico: alloggiamento delle apparecchiature di collegamento a buste/conduttori di terra.
Struttura metallica Struttura: sistemi di messa a terra di protezione da fulmini per ponti, torri e altre strutture.
Apparecchiature elettroniche: il collegamento dei terminali di messa a terra per PCB richiede l'uso di rondelle di bloccaggio.
Iii. Passaggi di installazione e punti chiave
1. Preparazione
Selezione degli strumenti: chiave esagonale (serraggio rapido) o piatto - cacciavite lama (regolazione fine).
Copia della chiave (coppia standard è richiesta in situazioni critiche, ad esempio, circa 5,6 N · m per 8-32 viti).
Preparazione della superficie: rimuovere l'olio e l'ossido dalle superfici di contatto per garantire la conduttività.
2. Procedura di installazione
Perforazione e tocco: 8 - 32: pre-tracciare un foro di circa 3,5 mm di diametro (bit di trapano#29); 10-24: circa 4,1 mm di diametro (#25 Bit di trapano). Utilizzare il rubinetto appropriato per toccare, mantenendo una posizione verticale.
Fixing a vite: inserire il terminale di messa a terra nel foro, stringendo manualmente diversi fili per evitare la filettatura incrociata -. Infine, serrare con uno strumento per garantire che non vi sia spazio tra il terminale e la superficie di contatto.
Settering: aggiungi una rondella a molla o un blocco del thread (per vibrazioni - ambienti prona).
3. Precauzioni
Rischio di apertura: il rivestimento di zinco verde può sbucciare a causa di un overtorque, compromettendo la resistenza alla corrosione.
Verifica conducibilità: testare la resistenza al suolo dopo l'installazione (consigliata inferiore o uguale a 1Ω).
Ispezione periodica: in ambienti umidi, ispezionare ogni anno ruggine.
IV. Problema comune - Risoluzione dei problemi
Trattamento filettatura spogliato: sostituire la vite con una dimensione più grande (ad es. Se una vite da 8-32 ha filettature spogliate, utilizzare una vite 10-24) o utilizzare un manicotto di riparazione della filettatura.
Rimozione della ruggine: spruzzare con agente allentante e immergersi per 10 minuti prima di procedere.
V. Raccomandazioni di selezione
8-32: apparecchiatura leggera, piastre sottili (spessore di 1-2 mm).
10 - 24: armadi pesanti, ambienti ad alta vibrazione (come la messa a terra del generatore).
I passaggi di cui sopra assicurano l'installazione sicura della vite di messa a terra, garantendo sia la sicurezza elettrica che la resistenza meccanica. Le istruzioni dettagliate dovranno essere regolate in base a condizioni operative specifiche.
Attraverso il design di cui sopra, questo tipo di vite colpisce un equilibrio tra sicurezza elettrica e affidabilità meccanica, rendendolo un costo - componente efficace e standardizzato nei sistemi di messa a terra.
