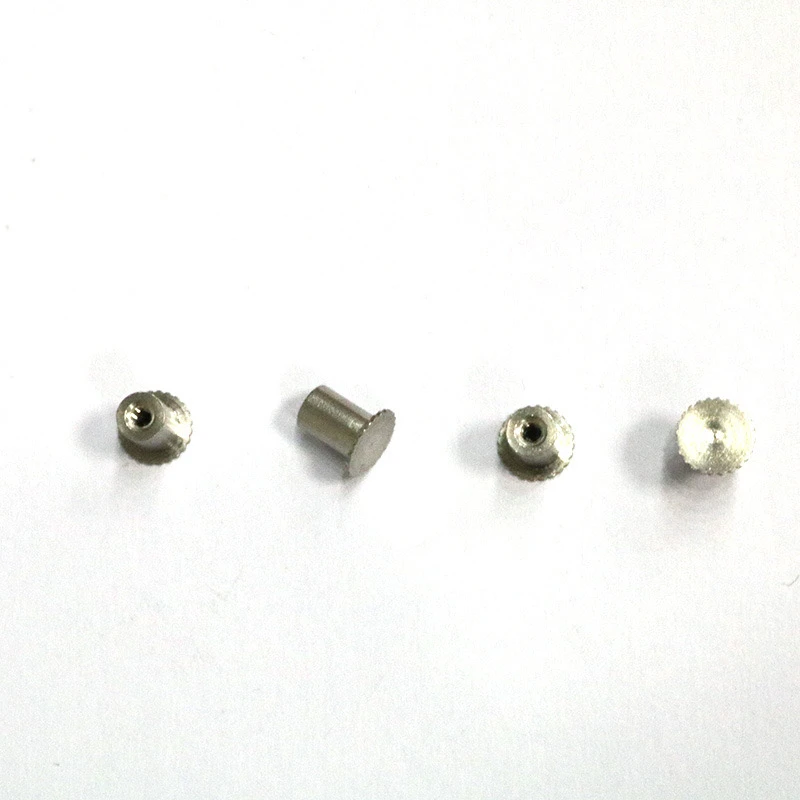

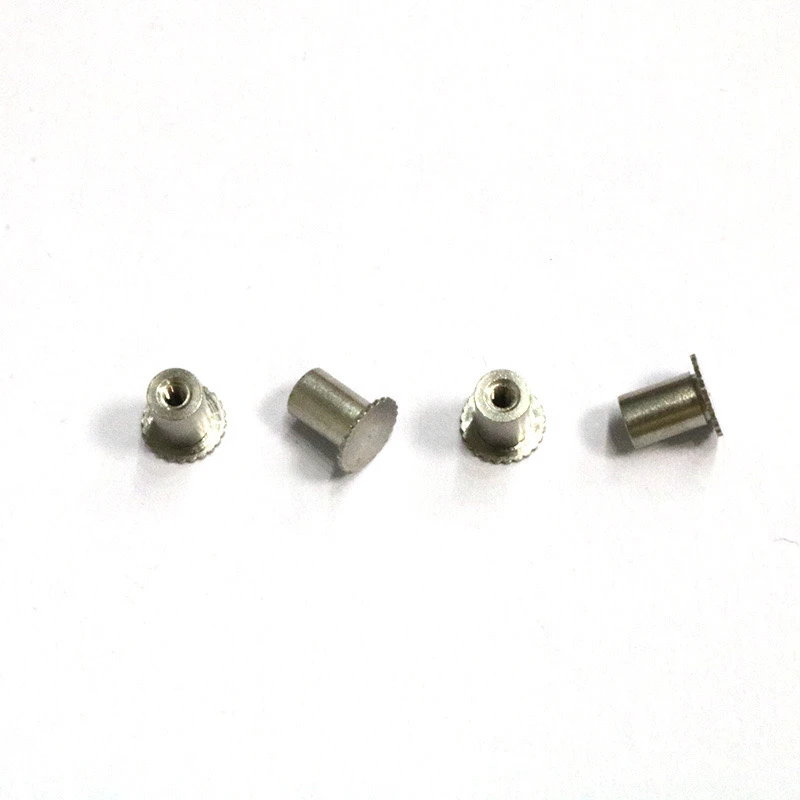

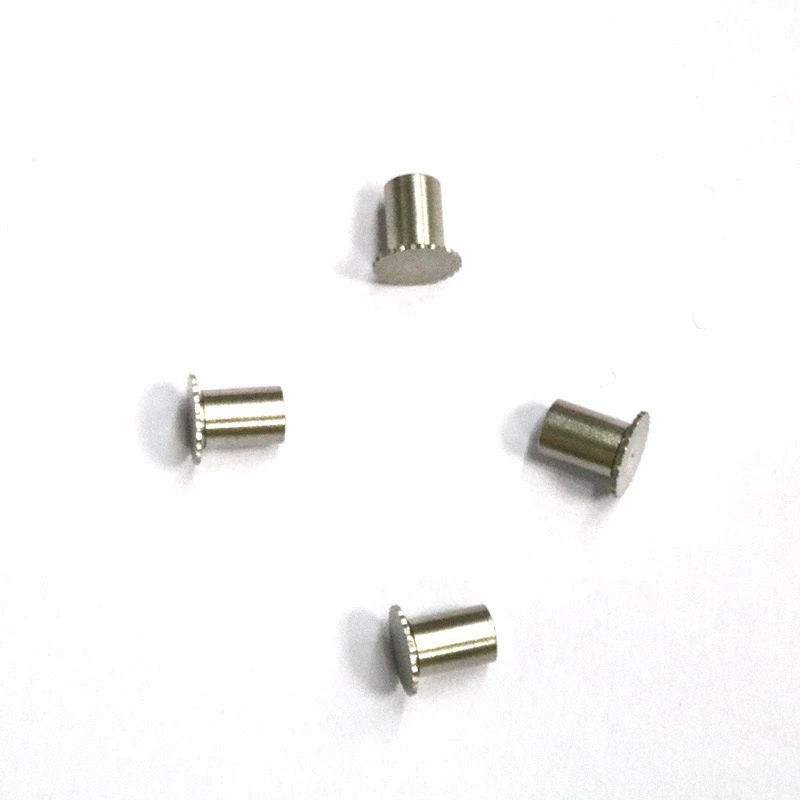

Il design funzionale centrale della colonna del dente del dente fiore al buco del foro cieco in acciaio inossidabile 303 è strettamente combinato con le sue proprietà del materiale e le caratteristiche strutturali, serve principalmente le scene di gruppo ad alta precisione, allentamento anti-vibrazione e vincoli di spazio complessi .
Posizionamento della funzione principale
Struttura del foro cieco Installazione nascosta: il design chiuso in alto evita fori di viti visibili dall'esterno, migliora l'integrità dell'aspetto del prodotto ed è molto adatto per l'elettronica di consumo, i dispositivi medici e altri campi con requisiti di aspetto elevato .
Intrusione del corpo anti-straniero: la fine chiusa blocca la polvere e il liquido dall'ingresso nel foro filettato, protegge la struttura di connessione interna e viene spesso utilizzata nelle apparecchiature esterne .
Design dei denti di fiori
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N da estrarre, il che limita notevolmente il disimpegno, che è molto più alto della normale colonna di dado a bordo nuda .
303 caratteristiche in acciaio inossidabile
Facile taglio: contenuto di zolfo (0 . 15% min) migliora l'efficienza della svolta ed è più adatto per l'elaborazione del filo interno del buco cieco rispetto a 304 e 316 acciaio inossidabile.
Resistenza alla corrosione media: il trattamento della passivazione può raggiungere 120 H+ protezione a spruzzo salino, che può soddisfare le esigenze degli ambienti industriali generali .
Scenari di applicazione di base
Valore funzionale dello scenario
Nella fissazione della scheda PCB, il design del dente di fiori può impedire lo spostamento delle vibrazioni del circuito e il foro cieco impedisce alla saldatura di penetrare nel foro filettato (comune nelle stazioni di base di telecomunicazioni e controller industriali) .
La struttura a piastra sottile è migliorata e viene premuta su 0 . 8 ~ 2 mm di lamiera, che può fornire fili ad alta resistenza superiori o uguali a M3 per evitare la deformazione durante la saldatura del telaio (applicato su telaio e pannelli di strumenti).
Design a rilascio rapido modulare Le colonne di dadi incorporate realizzano disassemblaggio non distruttivo e assemblaggio di componenti (applicati in alloggiamenti di apparecchiature mediche e scomparti della batteria drone) .
Assemblaggio in un piccolo spazio, la struttura del foro cieco risparmia lo spazio superiore ed è adatta per il serraggio del bullone nella cavità (applicato in apparecchiature ottiche, micro sensori) .
TABOOS DESIGN
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800n, si consiglia di utilizzare una combinazione di bulloni a foro + rondelle anti-loosening . È meglio non installare piastre ultra-sottili con uno spessore di<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Punti di assemblaggio:
La forza verticale deve essere applicata durante il adattamento della pressa e la pressione inclinata causerà un fallimento unilaterale dei denti floreali .
L'apertura del substrato è controllata in base alla tolleranza H7 e l'interferenza è più adatta per essere controllata a 0 . 05 ~ 0,08mm.
Suggerimenti di progettazione dell'efficienza
Requisiti conduttivi: placcatura argento di superficie (trattamento locale dell'apertura del foro cieco) per i circuiti di messa a terra (impedenza<0.1Ω).
Anti-Loosening estremo: aggiungi una scanalatura ad anello micro-rollata alla radice dei denti floreali per aumentare la resistenza di estrazione del 30%.
Leggero: il fondo del foro cieco è assottigliato a 0,3 mm, adatto a piccole specifiche sotto m 2.
L'essenza di questo componente è un rinforzo del filo resistente alla vibrazione in scenari vincolati dallo spazio . attraverso il design a tre in uno di denti floreali in acciaio senza buco-macchie, ecc., Può sostituire i dadi di saldatura tradizionali/raggruppati e l'affidabilità tra i campi di accontentazione nei campi di precisione di elettronica di precisione, automobili, cure mediche, ecc. Efficienza .
