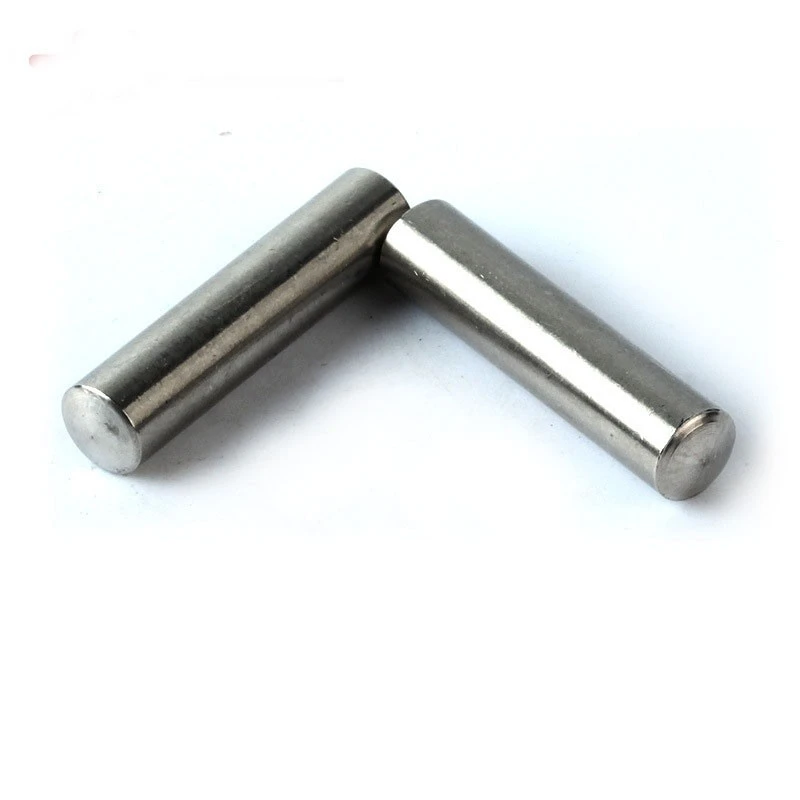

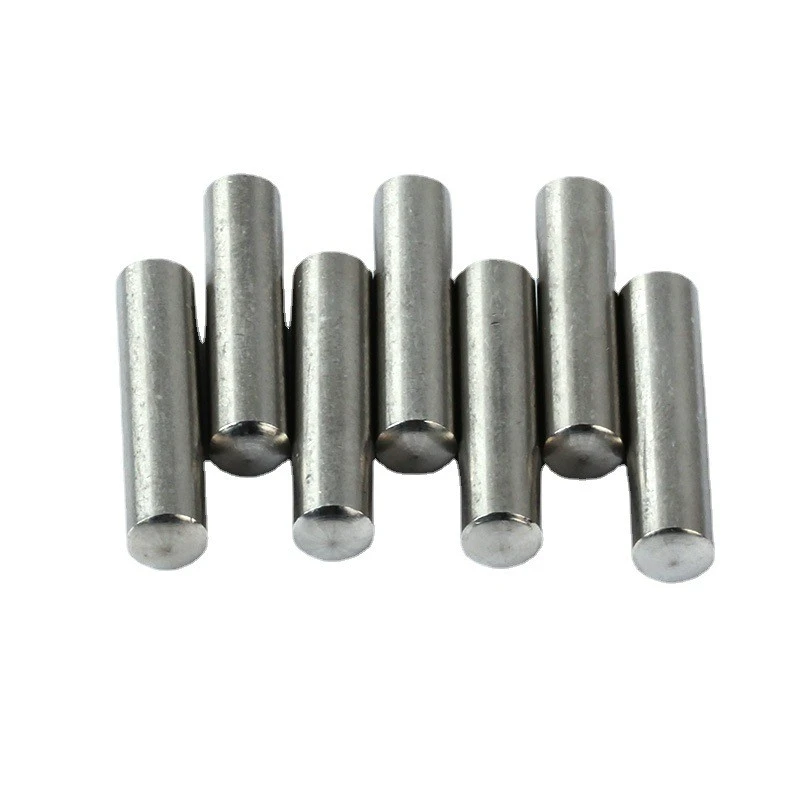

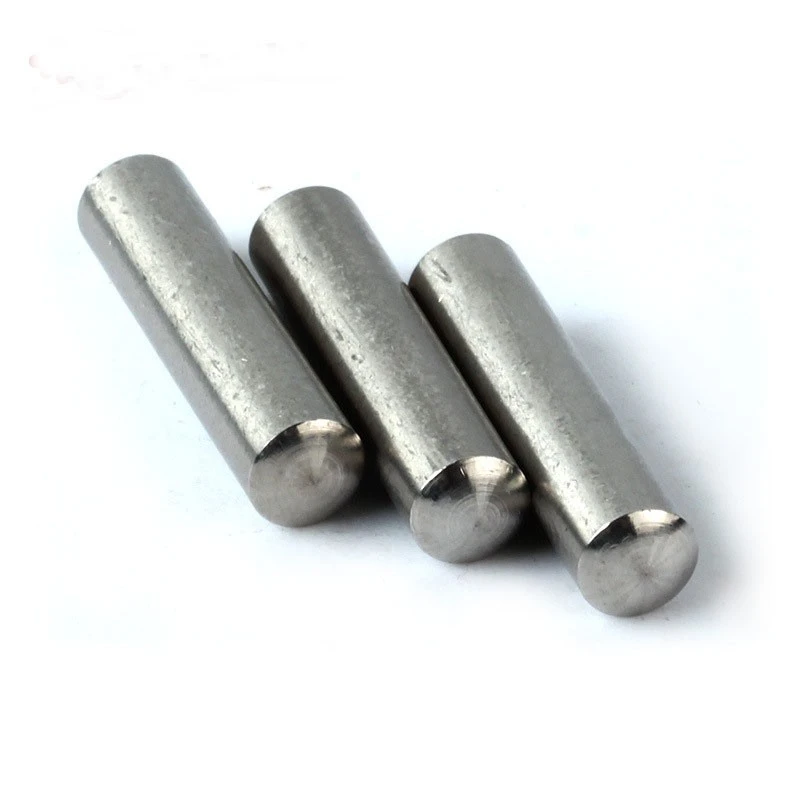

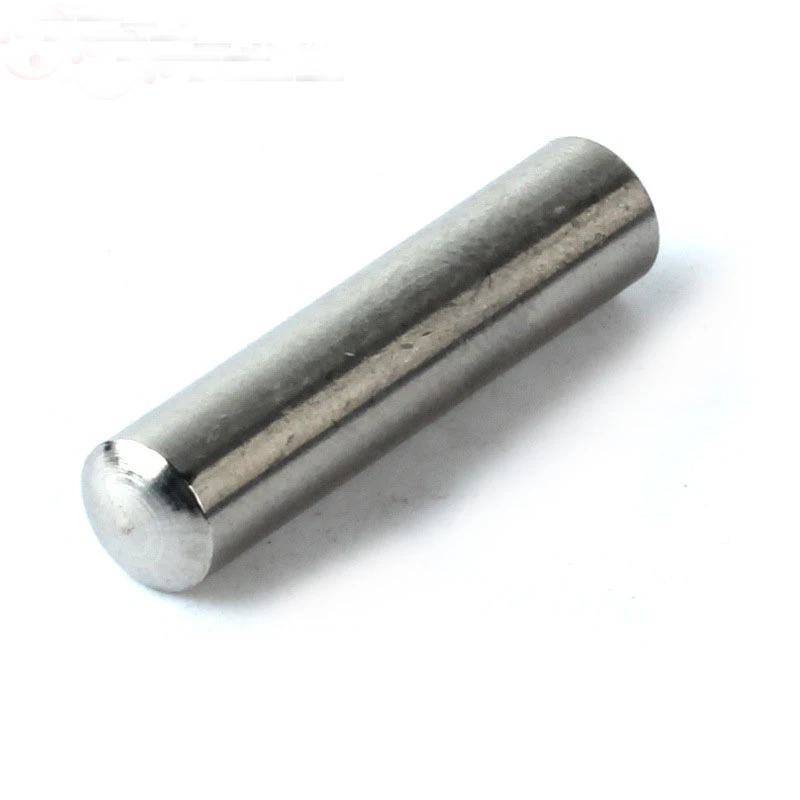

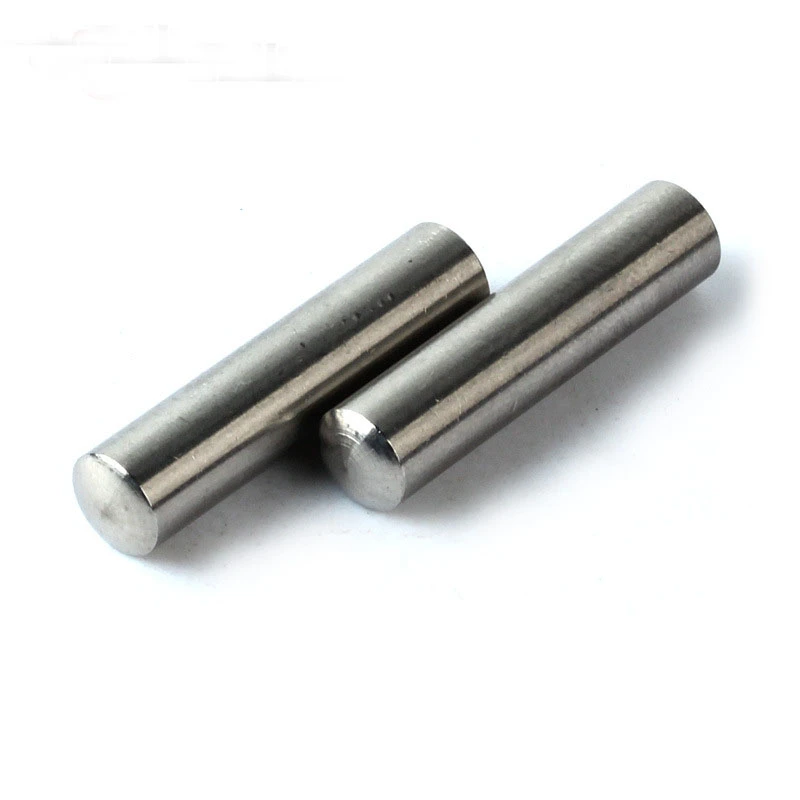

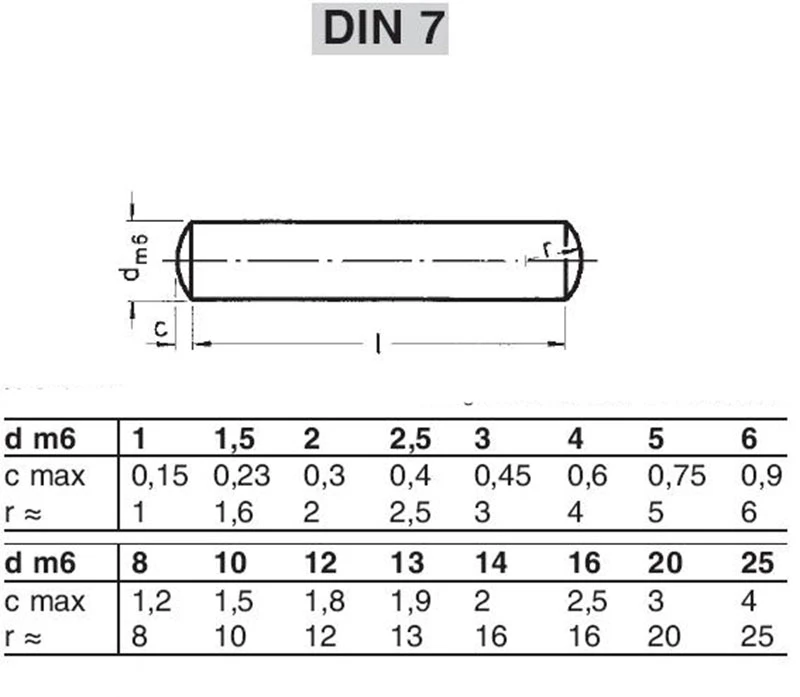

Perno di tassello in acciaio inossidabile Din7



Pin di dowel (perni di allineamento / perni di fissaggio)

I pin Dowel, noti anche come spille di allineamento o perni di fissaggio, sono componenti che usano i fori del pezzo come riferimento di posizionamento per limitare i gradi di libertà di un oggetto. Controllano il movimento lineare lungo gli assi X, Y e Z, nonché il movimento di rotazione attorno a questi assi, limitando così tutti i sei gradi di libertà. Negli stampi, i perni del tassello vengono utilizzati principalmente tra le viti fissate per garantire l'accuratezza del posizionale. Sono principalmente impiegati per l'allineamento dell'assemblaggio ma possono anche fungere da connessioni, sovraccarico di connessioni di taglio in dispositivi di sicurezza o meccanismi anti-loosing. I tipi di base includono perni cilindrici e perni conici.

Pin cilindriche rispetto a spille

Differenze di processo di produzione

I pin cilindrici possono essere pre-machinati, mentre i perni conici sono in genere adatti.

Applicazioni

I pin cilindrici sono adatti per il posizionamento ad alta precisione (fori pre-carati) e possono resistere alle forze di taglio.

I pin conici sono spesso utilizzati in applicazioni che richiedono frequenti smontaggio.

Differenze funzionali

I pin cilindrici vengono adattati a fori alesati con lieve interferenze, in grado di portare carichi moderati. Per mantenere l'accuratezza del posizionamento e la stabilità articolare, non è raccomandato lo smontaggio frequente. Sono utilizzati principalmente per l'allineamento ma possono anche funzionare come perni di collegamento o perni di sicurezza.

I pin conici dispongono di un cono 1:50, che fornisce proprietà auto-bloccanti, accuratezza ad alta posizionamento e facile installazione. L'assemblaggio/smontaggio ripetuto ha un impatto minimo sulla precisione. Sono utilizzati principalmente per l'allineamento ma possono anche fungere da perni di collegamento, che richiedono fori alesati.
