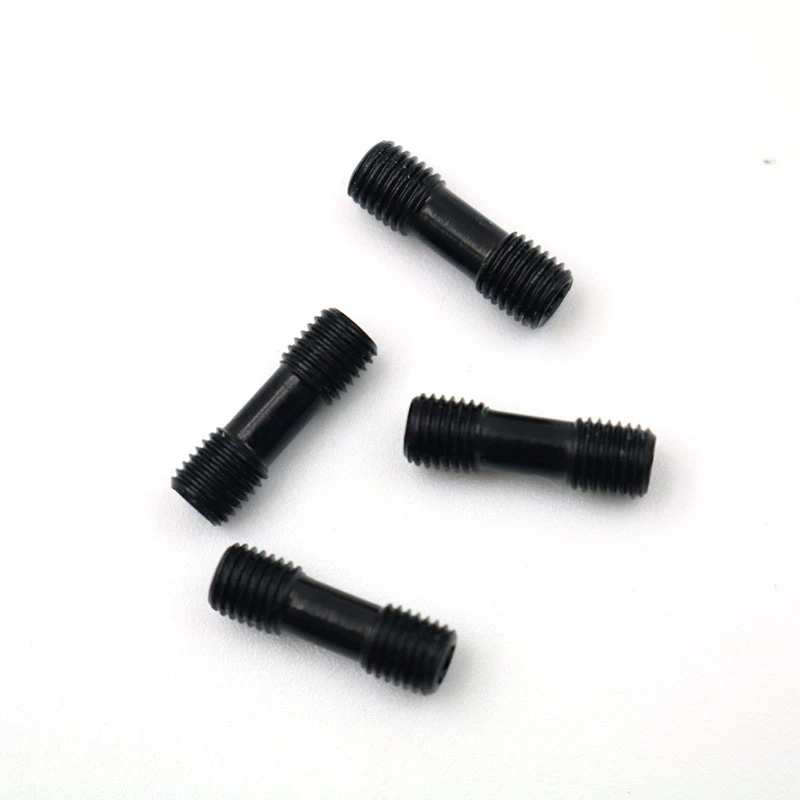

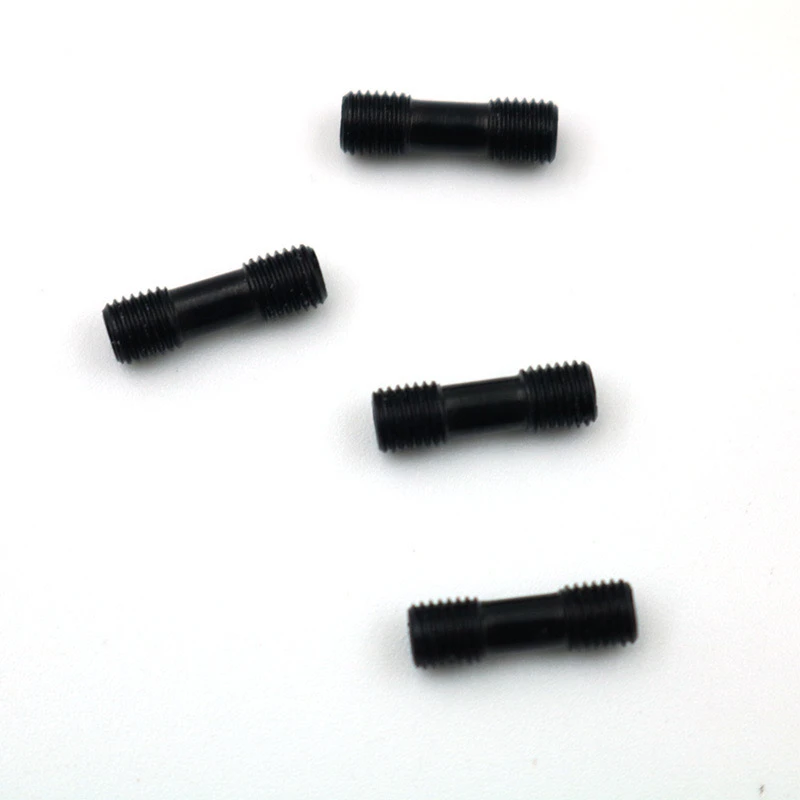

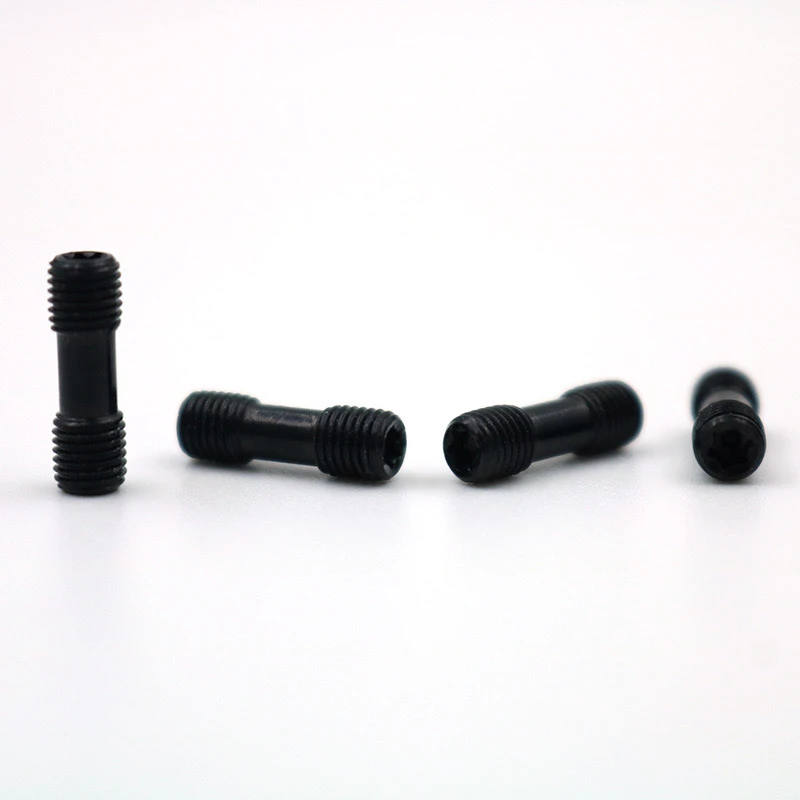

Il non standardviti a doppia testa(M5/M6/M8) Negli accessori per la barra degli strumenti CNC di rotazione CNC a 12,9 livelli sono dispositivi di fissaggio ad alta resistenza utilizzati per riparare il cuscinetto dell'utensile o la lama. Di seguito sono riportate le questioni relative alla personalizzazione.
1. Parametri di base
Materiale: acciaio in lega 42CRMO o SCM440, durezza del trattamento termico HRC38-42, trattamento con nitriding superficiale o nichel (resistente all'usura della ruggine + resistente all'usura).
Grado di forza: grado 12,9.
Specifiche del thread: filo riducente a doppia testa; La direzione della rotazione deve essere specificata; L'impostazione predefinita è destro.
Lunghezza totale: personalizzata in base alla struttura della barra degli strumenti.
2. Dettagli strutturali
Design della testa: un'estremità con esagono interno o esagono esterno, l'altra estremità senza testa o testa di guida cilindrica.
Trattamento di transizione: angolo di r -radice della fitta maggiore o uguale a 0,2 mm (ridurre la concentrazione di sollecitazione).
Dimensioni chiave: lunghezza efficace della filettatura, diametro dell'asta lucidata.
3. Requisiti di processo
Accuratezza del thread: grado 6G (GB/T 197-2018), ispezione del thread Gauge qualificato.
Concentricità: coassialità dell'asse della filettatura a doppia fascia inferiore o uguale a 0,05 mm, assicurarsi il montaggio senza deflessione.
Trattamento di superficie: placcatura annerita/dacromet, resistenza alla corrosione maggiore o uguale al test di spruzzatura salina 500h.
4. Standard di test
Proprietà meccaniche: il test di trazione viene eseguito su ogni lotto di campioni.
Rilevamento dei difetti: rilevamento del difetto di particelle magnetiche (nessuna crepa, inclusioni di scorie e altri difetti).
Test dell'assemblaggio: simulare le condizioni di lavoro effettive della barra degli strumenti, ripetere lo smontaggio e l'assemblaggio 10 volte senza scivolare.
5. Imballaggio e consegna
Packaging a prova di ruggine: borsa a vuoto + carta a prova di ruggine, 100 pezzi/scatola (con etichetta del report materiale).
Ciclo di consegna: 3-5 giorni per i campioni (possono essere accelerati), 15-20 giorni per i lotti.
6. bisogni speciali
I disegni 3D possono essere forniti per la conferma e sono supportati i rapporti di analisi dello spettro dei materiali.
È accettata un piccolo ordine batch (maggiore o uguale a 50 pezzi), rivestimento non standard (come teflon).
Nota: si consiglia di fornire un disegno o un campione di interfaccia della barra degli strumenti per garantire la corrispondenza della vite e della barra della lama/strumento.
Attraverso il design di cui sopra, la vite a doppia testa non standard raggiunge un equilibrio di alta resistenza, alta adattabilità e lunga durata nella lavorazione a CNC ed è una parte funzionale chiave per garantire l'accuratezza e l'efficienza della lavorazione.
