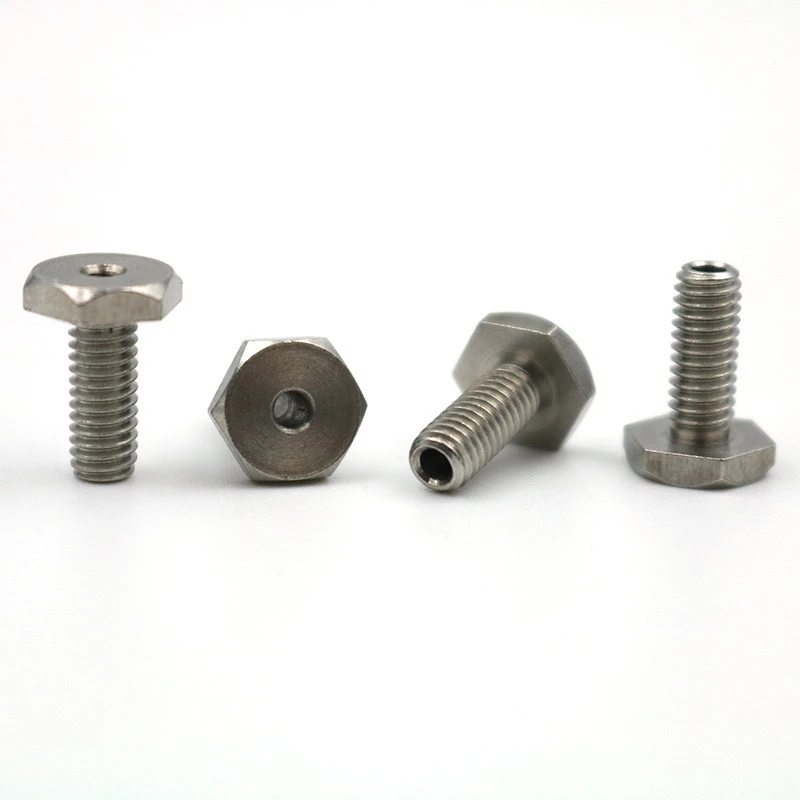

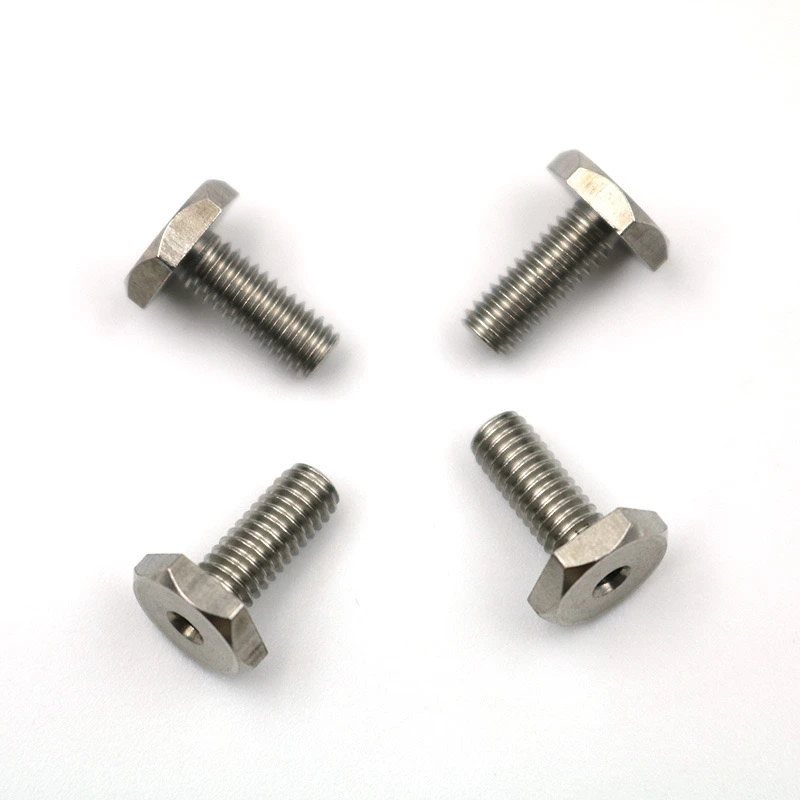

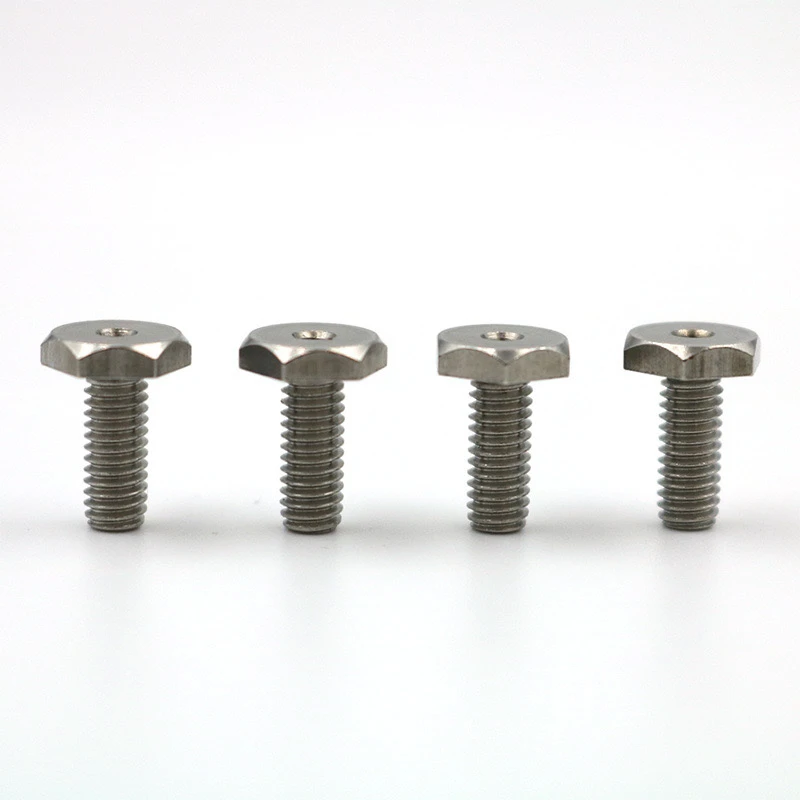

303 acciaio inossidabileParti di rotazione non standard (esagono esterno/viti interne/esterne/cave) sono dispositivi di fissaggio appositamente progettati. Di seguito è riportata una descrizione dettagliata di personalizzazione, che tiene conto sia della professionalità che della praticità.
1. Parametri di personalizzazione del core
Requisiti materiali
303 acciaio inossidabile (tipo facile da tagliare) ed è richiesto un rapporto di materiale.
Trattamento aggiuntivo facoltativo: passivazione, che può migliorare la resistenza alla corrosione
Tipo strutturale
Testa esagonale esterna: larghezza attraverso gli appartamenti, spessore
Discussione interna/esterna: specifiche del thread (standard metrico/imperiale/americano), grado di precisione (6H/6G)
Design cavo: attraverso il diametro interno del foro, tolleranza allo spessore della parete
Tolleranza alla dimensione della chiave
Diametro esterno: ± 0,05 mm (parti di rotazione di precisione)
Lunghezza: ± 0,1 mm (inferiore o uguale a 50 mm), ± 0,2 mm (＞ 50 mm)
Coassialità: meno o uguale a 0,03 mm (le viti cave necessitano di marcatura speciale)
Trattamento superficiale
Predefinito: lucidatura naturale (RA inferiore o uguale a 0,8 μm)
Opzionale: placcatura in nichel (5-10μm), lucidatura elettrolitica (grado medico)
Ii. Note sul design non standard
Requisiti speciali per i thread
Sono necessari disegni a sezione trasversale per i tipi di denti non standard
La dimensione della scanalatura a taglio del retro deve essere contrassegnata per i fori ciechi interni (consigliati maggiore o uguale a 1,5 volte il tono)
Proprietà meccaniche
Resistenza alla trazione maggiore o uguale a 500 MPa (pre-notice se è richiesto il trattamento termico)
Test della coppia della testa (secondo il valore di Din 912 standard o specificato dal cliente)
Verifica della struttura vuota
Test di flusso (le parti del fluido devono fornire il livello di pressione)
Rapporto di test ad ultrasuoni di spessore della parete (facoltativo)
Iii. Processo di ispezione di produzione e qualità
Tecnologia di elaborazione
Turna: macchina svizzera CNC (adatta per piccole parti di φ3-20mm)
Elaborazione del filo: modanatura da stampo/estrusione (denti esterni), tap/filo fresatura (denti interni)
Controllo di qualità
Articoli di ispezione completa: dimensione della testa, filo GO/NO-GO CAUSE (GO/NO-GO)
Articoli di ispezione del campionamento: test di spruzzatura salina (spray salino neutro 72h), durezza (HRB 70-90)
Consegna di documenti
Richiesto: certificazione del materiale, rapporto di ispezione delle dimensioni, foglio di processo di trattamento superficiale
Opzionale: disegni 3D (formato del passaggio), file PPAP (settore automobilistico)
IV. Scenari di applicazione tipici
Dispositivi medici: viti cave per tubi di diversione (lucidatura elettrolitica richiesta)
Attrezzatura di automazione: parti esagonali non standard per l'installazione del motore servo
Semiconduttori: pulizia ultra-alta 303 viti in acciaio inossidabile (trattamento degasaggio del vuoto)
V. Istruzioni per la citazione
Quantità di ordine minimo: 50-100 pezzi (produzione di prova). Gli stampi possono essere aperti per più di 1.000 pezzi
Tempo di consegna: 7-15 giorni (adeguati a seconda della complessità)
Commissione dello stampo: il tipo di dente non standard/struttura a forma speciale deve essere calcolato separatamente
Fornire campioni o disegni CAD può accelerare il processo di quotazione. Per parti complesse, si consiglia di firmare un accordo tecnico per chiarire i criteri di accettazione.
Attraverso l'analisi a strati di cui sopra, l'essenza funzionale e i confini di progettazione di tali parti non standard possono essere rapidamente afferrati, il che è conveniente per la selezione ingegneristica o la comunicazione di personalizzazione.
