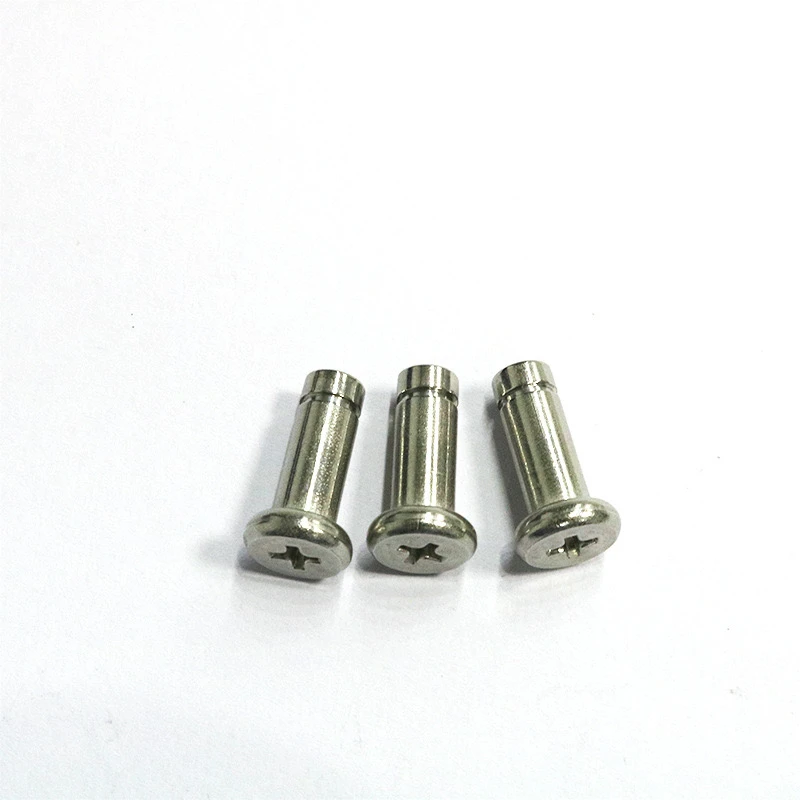

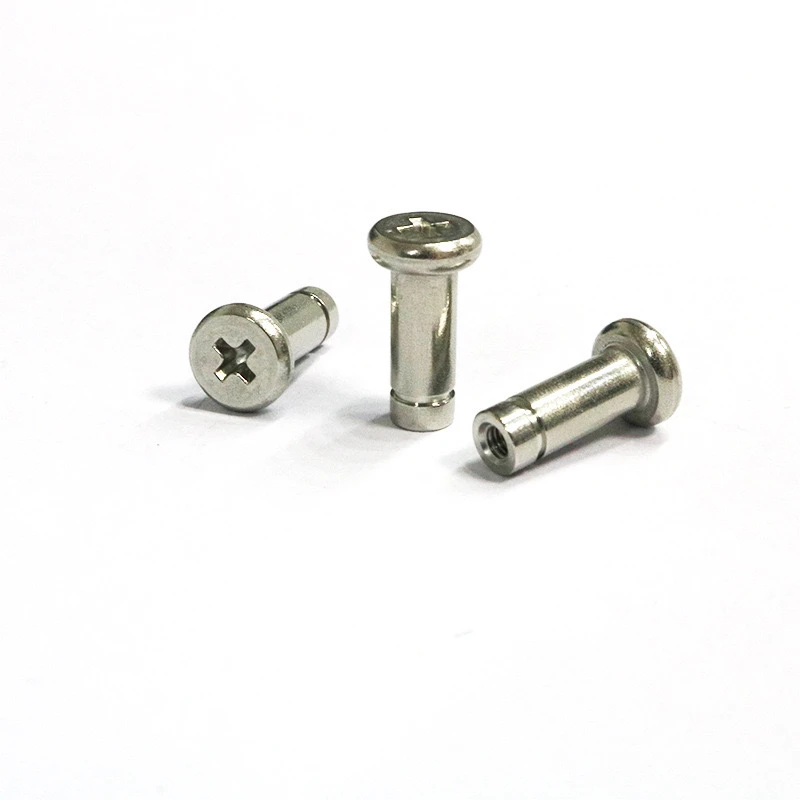

Acciaio inossidabile 304 Pin a testa piatta a croceè un dispositivo di fissaggio multiuso, solitamente utilizzato per il posizionamento meccanico, la fissazione assiale o con un anello di fissaggio per ottenere la funzione anti-drop. Acciaio inossidabile 304 Il perno a tracola piatto a croce è un connettore meccanico di precisione. Di seguito è riportato l'intervallo personalizzabile.
1. Requisiti del materiale
Materiale:Acciaio inossidabile 304(Standard ASTM A276/A479) ed è richiesta la certificazione del materiale.
Resistenza alla corrosione: è necessario superare il test di spruzzatura salina, quello comune è 48 48- Test di spruzzo salino neutro dell'ora, nessuna ruggine rossa.
Durezza: hrb 70-90, può essere regolato in base allo scopo, deve essere notato.
2. Dimensioni e tolleranze
Diametro: personalizzato in base alla domanda, tolleranza ± 0. 01mm.
Lunghezza: intervallo di personalizzazione 5mm ~ 1 0 0mm, tolleranza ± 0,05 mm.
Specifiche dello slot incrociato: larghezza dello slot {{0}}. 5mm ~ 2mm, profondità 0,3 mm ~ 1,5 mm (è necessario fornire il disegno o il numero standard).
Flat Head Charfer: il valore predefinito è 0. 2mm × 45 gradi, che può anche essere regolato in base alla situazione.
3. Requisiti di processo
Trattamento di superficie: il valore predefinito è luminoso lucidatura, sabbiatura opzionale o trattamento di passivazione.
Elaborazione di notch: taglio laser o fresatura di precisione per garantire nessuna bara e simmetria inferiore o uguale a 0. 02mm.
Trattamento termico: il trattamento della soluzione o la ricottura a bassa temperatura sono selezionati in base alle esigenze.
4. Verifica delle prestazioni
Test di coppia: gli slot incrociati devono resistere a una coppia di serraggio maggiore o uguale a 1,5 N · m (regolabile in base alla dimensione).
Drive: meno o uguale a 0. 03mm/100mm.
5. Marcatura e imballaggio
Marcatura: marcatura laser (il materiale, il numero di lotti e la posizione utilizzati devono essere negoziati).
Packaging: carta anti-russa + scatola di schiuma, 100 ~ 500 pezzi per scatola (quantità personalizzabile).
6. Servizi aggiuntivi
Rapporto di test: fornire report di test di dimensioni, materiali e durezza di terze parti.
Campioni: 3 ~ 5 campioni verranno forniti dopo che un deposito del 30% verrà pagato in anticipo e la produzione di massa verrà effettuata dopo la conferma.
7. Note: sono richiesti disegni dettagliati o modelli 3D (formato Step/IGS). Se i parametri non sono specificati, saranno implementati in base agli standard generali del settore.
Questo tipo di pin raggiunge un equilibrio tra posizionamento ad alta precisione, manutenzione conveniente e adattabilità ambientale attraverso la combinazione di progettazione strutturale e proprietà del materiale. È una soluzione efficiente per la trasmissione e la connessione meccanica.
