304 acciaio inossidabileTesta di padella, coda di punta del fiore di prugna, viti US 6-32/M3/M4 (inclusi la progettazione di gradini scanalati T10/T15) sono dispositivi di fissaggio versatili. Di seguito è riportata una soluzione tecnica dettagliata per la loro personalizzazione.
1. Conferma dei parametri di base
Standard di materiale: 304 acciaio inossidabile (grado A2), conforme agli standard ASTM F593/AISI; Test di spruzzo salino maggiore o uguale a 96 ore.
Specifiche miste disponibili: thread US 6-32, metrica M3 e M4 (citazione separata richiesta). La lunghezza della filetta predefinite su 2x di diametro ed è regolabile.
Ii. Requisiti speciali della testa
Testa di padella, struttura composita a fiore di prugna

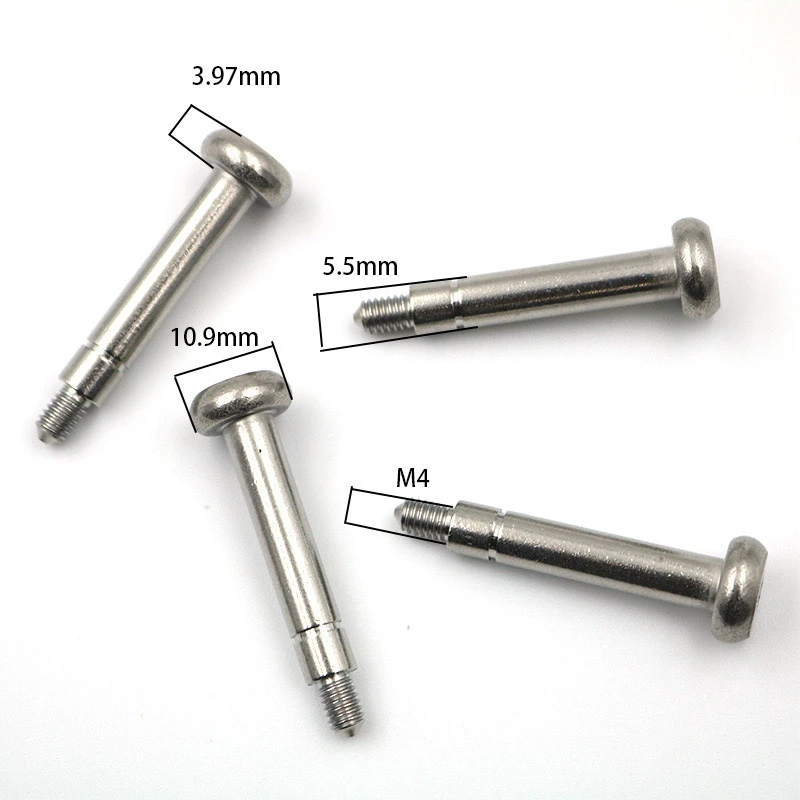

Diametro della testa di padella: φ6,5 mm ± 0,1 per 6-32, φ5,5 mm per m3, φ7mm per m4
Tipo di scanalatura a fiore di penna: T10 (2,74 mm attraverso gli appartamenti) / T15 (3,27 mm attraverso gli appartamenti), con profondità della scanalatura maggiore o uguale a 1,2 volte il diametro della vite disponibile.
Iii. Caratteristiche della coda chiave
Progettazione di coda appuntita: angolo di piombo 30 gradi ± 2 gradi, con un supporto piatto da 0,2 mm sulla punta per evitare danni.
Passo di scanalatura: larghezza del sottosquadro 0,8-1 mm, angolo di transizione del gradino inferiore o uguale a 0,2 mm. Sono consentite sezioni di stelo lucido non ferito.
IV. Opzioni di trattamento superficiale
Finitura standard
Lucidatura elettrolitica
Passivazione (in conformità con ASTM A967)
Aggiornamenti opzionali: placcatura di nichel (5-8μm), rivestimento in teflon (12-15 μm).
V. Controllo di qualità
Articoli di prova:
Discussione GO/NO-GO GUARGE TEST (GO/NO-GO)
Test di coppia della testa (6-32 mm deve raggiungere 4,5 N · m)
Campionamento del test di spruzzatura salina
Certificato richiesto
Rapporto sui materiali (incluso il contenuto NI/CR)
Dichiarazione di conformità ROHS/REACH
Vi. Imballaggio e consegna
Packaging standard:
Imballaggio interno: carta arrugginita + sacchetto PE
Packaging esterno: cartone (1000 pezzi/cartone, peso lordo inferiore o uguale a 15 kg)
Servizi di personalizzazione:
Marcatura laser (la posizione/contenuto può essere personalizzata)
Rapporto misto negoziabile (ad es. Rapporto scanalatura T10/T15)
Vii. Note
Tempo di consegna: sviluppo della muffa: 7 giorni lavorativi (nuove specifiche)
Rapporto sui materiali (incluso il contenuto NI/CR)
Dichiarazione di conformità ROHS/REACH
Vi. Imballaggio e consegna
Packaging standard:
Imballaggio interno: carta arrugginita + sacchetto PE
Packaging esterno: cartone (1000 pezzi/cartone, peso lordo inferiore o uguale a 15 kg)
Servizi di personalizzazione:
Marcatura laser (la posizione/contenuto può essere personalizzata)
Rapporto misto negoziabile (ad es. Rapporto scanalatura T10/T15)
Vii. Note
Tempo di consegna: sviluppo della muffa: 7 giorni lavorativi (nuove specifiche)
Tempo di consegna di produzione: 15-20 giorni
Quantità minima dell'ordine:
Specifiche standard: 5000 pezzi/design
Specifiche speciali: 10.000 pezzi o più
Si consiglia di fornire disegni per confermare le seguenti dimensioni chiave:
① ② Tolleranza di transizione tra diametro del passaggio e diametro della filettatura maggiore
② Spessore minimo della parete tra la presa esalobulare e il bordo esterno della testa
③ Lunghezza dritto richiesta della coda appuntita
Attraverso il design di cui sopra, questa vite supera significativamente le normali viti della macchina a testa piatta in termini di efficienza, affidabilità e adattabilità, rendendola una soluzione preferita per l'assemblaggio di precisione.
