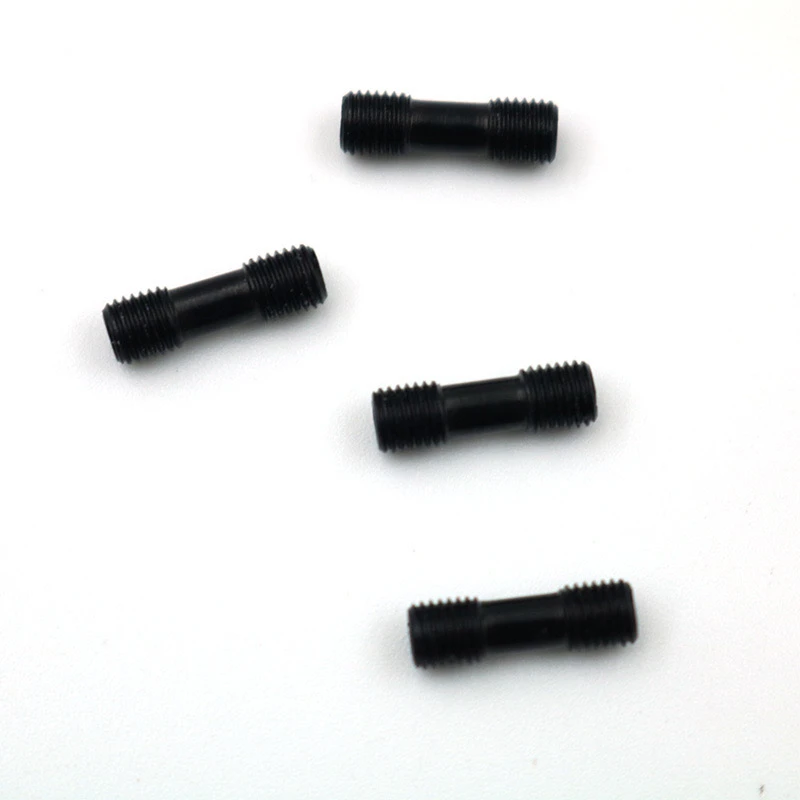

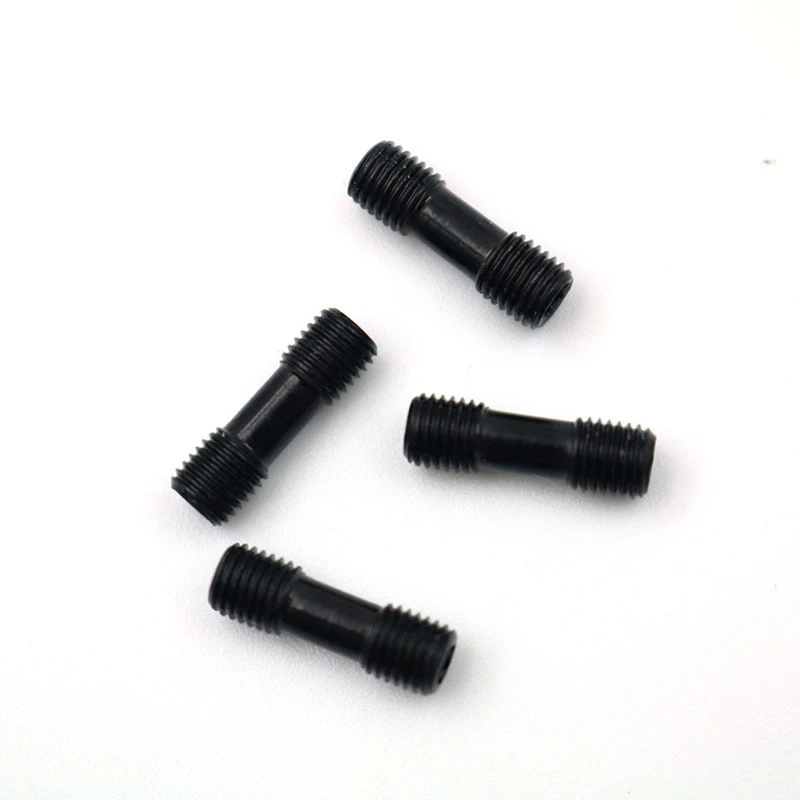

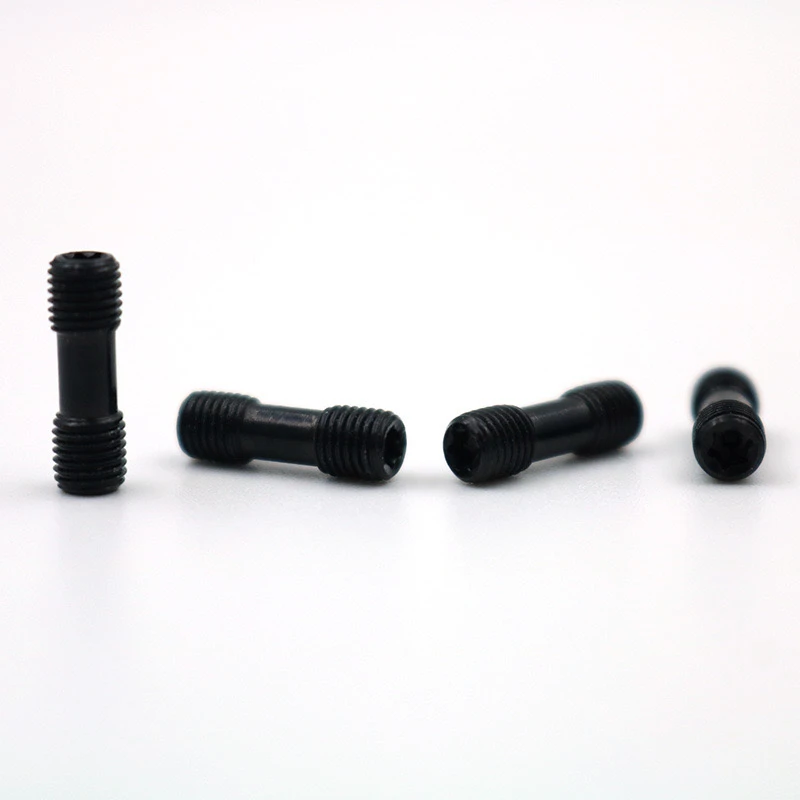

Le viti a doppia testa non standard(M5/M6/M8) Negli accessori per la barra degli strumenti di rotazione CNC a 12,9 di livello CNC vengono utilizzati principalmente per le connessioni ad alta resistenza tra la barra degli strumenti di tornitura e la lama, il supporto per utensili o altri accessori. Quella che segue è una spiegazione del suo uso.
1. L'uso di viti a doppia testa non standard
Design a doppia testa: le specifiche del thread ad entrambe le estremità differiscono, consentendo la connessione di componenti di dimensioni variabili per affrontare le limitazioni di spazio o i problemi di compatibilità.
Personalizzazione non standard: progettata in base alle esigenze speciali della struttura della barra degli strumenti per garantire una corrispondenza accurata.
2. Passi di utilizzo e precauzioni
Conferma di selezione
Matching della filettatura: confermare le specifiche della filettatura ad entrambe le estremità della vite (come l'estremità M5 collega la lama e l'estremità M6 è fissata alla barra degli strumenti).
Lunghezza e resistenza: la lunghezza non standard deve essere coerente con la profondità del foro della barra dell'utensile,e le viti di livello 12,9Deve essere dotato di un design anti-frattura.
Processo di installazione
Pulizia del foro filettato: utilizzare aria compressa o una spazzola per rimuovere le archiviazioni di ferro e le macchie di olio nel foro filettato della barra dell'utensile.
Lubrificazione del filo: applicare una piccola quantità di grasso disolfuro di molibdeno per ridurre l'attrito e prevenire la saldatura fredda.
Controllo Preload: utilizzare una chiave di coppia per serrare secondo lo standard per evitare lo slittamento del filo eccessivo e causare.
1. Utilizzo di viti a doppia testa non standard
Le viti a doppia testa non standard vengono utilizzate principalmente per connessioni ad alta resistenza tra barre degli strumenti di rotazione e pale, porta degli strumenti o altri accessori. Le sue caratteristiche includono:
12,9 Grado Alto resistenza: la resistenza alla trazione raggiunge 1220 MPA, adatto a scenari di lavorazione a CNC ad alto carico e ad alta velocità.
Design a doppia testa: diverse specifiche del thread ad entrambe le estremità (come M5/M6/M8), utilizzate per collegare componenti di dimensioni diverse per risolvere i limiti di spazio o i problemi di compatibilità.
Personalizzazione non standard: progettata in base ai requisiti speciali della struttura della barra degli strumenti (come lunghezza, profondità del filo) per garantire una corrispondenza precisa.
2. Passi di utilizzo e precauzioni
Conferma di selezione
Matching della filettatura: confermare le specifiche della filettatura ad entrambe le estremità della vite (come l'estremità M5 collegata alla lama e l'estremità M6 fissata alla barra degli strumenti).
Lunghezza e resistenza: la lunghezza non standard deve essere coerente con la profondità del foro della barra dell'utensile e le viti di grado 12,9 devono essere dotate di design anti-frattura.
Processo di installazione
Pulizia fori filettati: utilizzare aria compressa o una spazzola per rimuovere le archiviazioni di ferro e le macchie di olio nei fori filettati della barra degli strumenti.
Lubrificazione del filo: applicare una piccola quantità di grasso disolfuro di molibdeno per ridurre l'attrito e prevenire la saldatura fredda.
Controllo Preload: utilizzare una chiave di coppia per serrare secondo lo standard per evitare lo slittamento del filo eccessivo e causare.
Misure anti-loosing
Applicazione della colla fitta: la colla a filo resistente ad alta temperatura (come Loctite 262) può essere applicata in condizioni di alta temperatura per prevenire l'allentamento delle vibrazioni.
Blocco a doppio dado: se la struttura consente, un dado di bloccaggio può essere aggiunto a un'estremità della vite.
Manutenzione e ispezione
Ispezione regolare: verificare se la vite è allentata ogni 8 ore di elaborazione, specialmente in condizioni di taglio pesanti.
Standard di sostituzione: sostituire immediatamente quando si trovano usura del filo, slittamento della testa o deformazione di allungamento.
Iii. Gestione del problema comune
Discussione Disallineamento: quando le viti non standard non corrispondono alla posizione del foro, il disegno deve essere rivisto per evitare avvitamenti forzati e danni alla barra degli strumenti.
Bruffazione a vite: verificare la presenza di difetti di over-torque o materiale e dare priorità alle viti a prova di ruggine con nichel o trattamento annuo.
IV. Esempi di scenari dell'applicazione
Modifica della barra degli strumenti: quando il foro della vite originale è M6, ma la lama deve essere collegata a M5, utilizzare le viti a perno M5/M6 per la transizione.
Aree con restrizioni spaziali: viti per borchie Sostituisci i bulloni tradizionali + dadi per salvare lo spazio di installazione.
Attraverso l'uso standardizzato e la manutenzione regolare, le viti a perno non standard possono migliorare significativamente la stabilità e la vita dei sistemi di strumenti CNC.
